Разрешающая способность фотографирующей системы, характеризует её способность раздельно воспроизводить мелкие детали объекта; определяется наибольшим значением частоты штрихов регулярной одномерной решётки — миры, при котором в фотоизображении эти штрихи ещё могут быть различены (не сливаются). Р. с. измеряют с помощью резольвометров и выражают обычно в мм—1, т. е. числом штрихов на 1 мм. Для различных современных фотоматериалов Р. с. чаще всего заключена в пределах 70—300 мм —1 , а для специальных материалов, используемых в голографии, может составлять 2000 мм —1 и более. Физическая природа Р. с. связана как с конечностью Р. с. оптических систем, так и со значительностью оптической толщины эмульсионных слоев фотоматериалов (состоящих из взвешенных в желатине высокодисперсных — 0,1—3 мкм — микрокристаллов галоидного серебра с концентрацией 108—1010 см3). Этим при большом различии преломления показателей желатина и галоидного серебра обусловлено сильное рассеяние света в фотослое, за счёт которого оптическое излучение распространяется за пределы образуемого объективом на слое изображения оптического. Т. о., границы элементов фотоизображения «размываются» по сравнению с оптическим изображением. Кроме того, на Р. с. влияют поглощение света в желатине на пути между серебряными микрокристаллами и различие в светочувствительности последних. Р. с. зависит от экспозиции — она максимальна для нижней и средней частей прямолинейного участка характеристической кривой фотоматериала (см. также Сенситометрия). Зависимость Р. с. от контраста фотографического изображения решётки на фотослое можно выразить формулой Rk = Rмакс, где Rмакс — Р. с. для К = 1, К = (Емакс — Емин)/(Емакс + Емин); Емакс и Емин — осщённости изображений светлых и тёмных полос. Р. с. мало зависит от типа проявителя и условий проявления, но сильно — от длины волны экспонирующего света. Она заметн о выше при освещении ультрафиолетовым излучением (сильно поглощаемым эмульсионным слоем), а её зависимость от длины волны в области сенсибилизации оптической различна для крупнозернистых и мелкозернистых эмульсий. Р. с. Rcист двухкомпонентной фотографической системы, состоящей из объектива с Р. с. Roв (в воздушном изображении) и фотослоя с Р. с. Rcл, может быть определена лишь по приближённым эмпирическим формулам вида 1/R aоб + 1/R aсл = m/Rcист, где 1 £ a £ 2, 1

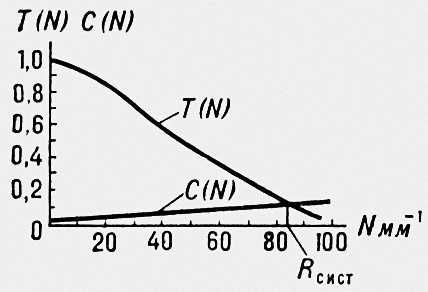

Лит.: Качество фотографического изображения, М. — Л., 1964; Миз К. , Джеймс Т., Теория фотографического процесса, пер. с англ., Л., 1973. М. Я. Шульман. График функции передачи модуляции, на котором коэффициент передачи модуляции T(N) представлен как функция пространственной частоты решётки N (величины, обратной её периоду). Кривая C(N) контрастной чувствительности глаза характеризует остроту зрения. Точка пересечения этих двух кривых даёт величину разрешающей способности фотографирующей системы Rсист. |
