Мира (франц. mire, от mirer — рассматривать на свет, прицеливаться, метить), 1) испытательная пластинка, на которую нанесён стандартный рисунок; служит для количественного определения разрешающей способности оптических приборов, особенно объективов. Рисунки для М. могут иметь разные конфигурации и характеризоваться различной контрастностью образующих их элементов. Часто такими элементами служат тёмные штрихи на светлом фоне или чередующиеся тёмные и светлые сектора. Штриховая М. показана на рис. Густота штрихов на различных участках этой М. неодинакова (возрастает сверху вниз и слева направо). Наблюдая изображение М., создаваемое оптическим прибором, определяют, на каком элементе изображения отдельные штрихи перестают различаться (сливаются), что непосредственно даёт предельное разрешение прибора в числе штрихов на мм N (или, по известным формулам перехода, в угловых секундах y и в мм d. 2) Марка (или предмет на местности), используемая для контроля при измерении азимута астрономических или геодезических инструментов. Широко применяются М. т. н. пулковского типа. Они представляют собой длиннофокусные (фокусное расстояние 100—200 м) коллиматорные линзы (см. Коллиматор), устанавливаемые вблизи контролируемого инструмента, к С. и Ю. от него. В фокусах линз в специальных будках расположены освещаемые сзади малые круглые отверстия, направление на которые фиксируется с помощью окулярного микрометра инструмента. М. этого типа позволяют контролировать изменения азимута с точностью около 0’’,05.

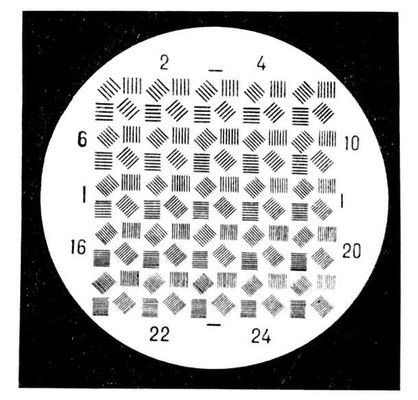

Штриховая мира. Нанесённый рисунок состоит из 25 элементов, в каждом из которых ширина тёмных (штрихи) и разделяющих их светлых полос одинакова (некоторые элементы помечены цифрами). Каждый элемент включает 4 группы полос, наклоненных под углом 45° друг к другу. Ширина полос (штрихов) от одного элемента к другому убывает в геометрической прогрессии со знаменателем 1:. |
