Кабельная муфта, устройство для механического и электрического соединения кабелей в кабельную линию, а также для присоединения её к электрическим установкам и линиям электропередачи. К. м. бывают соединительные, ответвительные и концевые (присоединительные). Конструкция и арматура К. м. зависят от назначения, условий эксплуатации и типа кабеля (рис. 1а, 1б, 1в). Наиболее просты К. м. на напряжения до 1 кв — чугунный корпус или стальная конусная воронка, заполненные битуминозной массой для изоляции места соединения кабелей от заземлённых стенок К. м. (рис. 2). Перспективны литые К. м. из эпоксидных компаундов, значительно упрощающие конструкцию и монтаж, уменьшающие массу и размеры муфты. Соединительные К. м. на 6—35 кв заключают в водонепроницаемый кожух из свинца (до 10 кв) или латуни (до 35 кв). При прокладке в земле К. м. помещаются в чугунный защитный корпус. Для предотвращения перемещения пропиточного состава в кабеле на наклонных участках трассы применяют стопорные муфты — разновидность соединительной К. м. Высоковольтные соединительные, стопорные и концевые К. м. на 110—500 кв — весьма сложные электротехнические устройства, достигают 2,5—6 м в длину и 0,6 м в диаметре.

  Лит.: Бранзбург Е. З., Сохранский С. Т., Монтаж кабельных муфт на напряжение до 35 кв, М. — Л., 1961; Привезенцев В. А., Ларина Э. Т., Силовые кабели и высоковольтные кабельные линии, М., 1970.

  В. М. Третьяков.

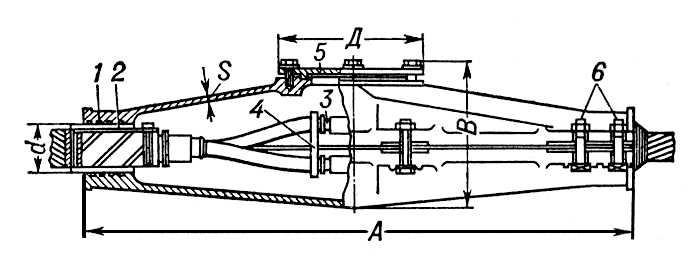

Рис. 2. Чугунная соединительная муфта на напряжение до 1 кв: 1 — корпус; 2 — подмотка смоляной ленты; 3 — соединительная гильза; 4 — фарфоровая распорка; 5 — крышка; 6 — крепёжные болты; А, В, Д, S, d — размеры, определяющие габа риты муфты.

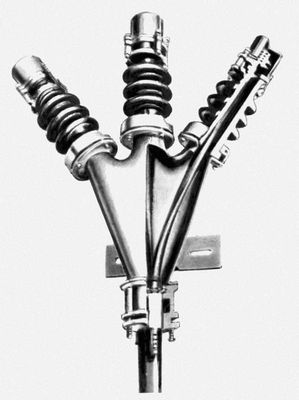

Рис. 1б. Кабельные муфты. Концевая на 6—10 кв.

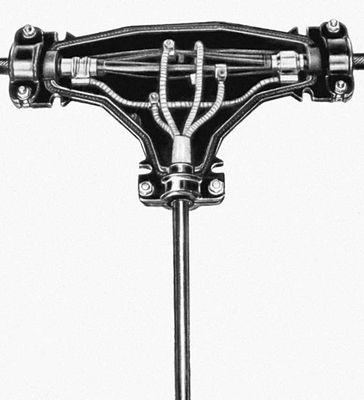

Рис. 1а. Кабельные муфты. Ответвительная Т-образная на 1 кв.

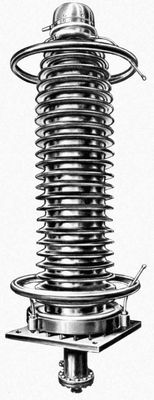

Рис. 1в. Кабельные муфты. Соединительная высоковольтная на 110—500 кв с искровым промежутком.
