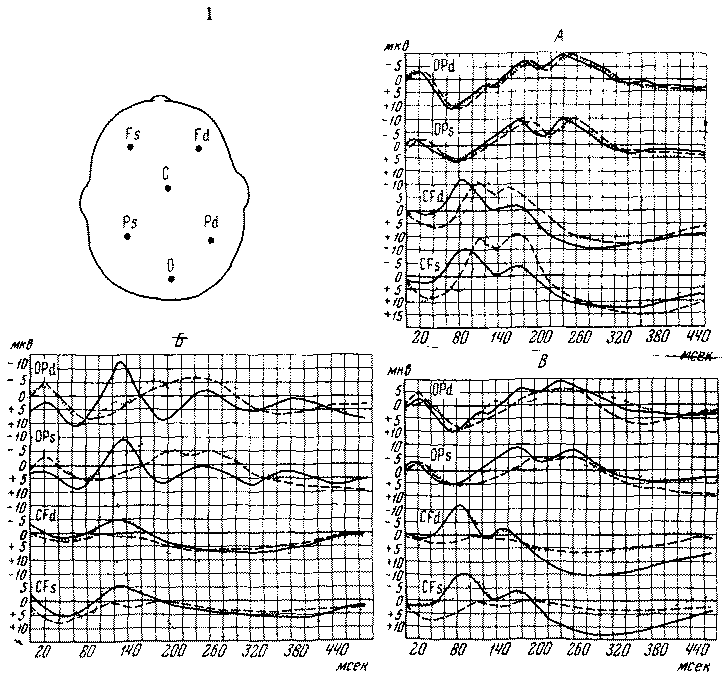

Рис 79 Изменение параметров вызванных ответов (ВО) при введении различных
инструкций в норме и при поражении лобных долей мозга (по Э Г Симерницкой
иE Д Хомской, 1966) / — Изменения параметров ВО при введении различных инструкций
у здоровой испытуемой E Л —введение инструкции «после 8-10-й вспышки
будет ток в левую руку», Б— введение инструкции «различайте вспышки
по длительности», В — введение инструкции «как только увидите
вспышку, нажимайте как можно скорее на кнопку левой рукой» Две верхние
кривые — затылочно-теменные отведения, две нижние кривые — центрально-лобные
отведения. Сплошная линия — ВО при выполнении задания. Пунктирная и штрих-пунктирная
линии — ВО до и после выполнения заданий. При инструкции, адресованной к зрительному
анализатору, происходит локальное изменение ВО в теменно-затылочных отведениях
(Б). В ответ на другие задания локальные изменения ВО обнаруживаются в центрально-лобных
отведениях (А и В)
