Экранированный электродвигатель, короткозамкнутый асинхронный электродвигатель, в котором вращающееся магнитное поле создаётся обмоткой возбуждения (ОВ) и короткозамкнутой обмоткой (КО), охватывающей часть полюсов статора (рис.). Пульсирующий магнитный поток, генерируемый ОВ, индуцирует в КО токи, которые, согласно Ленца правилу, задерживают во времени пульсацию проходящего через КО магнитного потока (по сравнению с остальной его частью). В этом заключается экранирующее действие КО. Вращение ротора происходит под действием магнитного поля, образуемого магнитными потоками экранированной и неэкранированной частей полюсов статора в результате смещения осей потоков на угол q и пульсации потоков со сдвигом во времени. Э. э. применяют в приводах магнитофонов, проигрывателей, настольных вентиляторов и других устройств, для которых достаточна мощность 20—300 вт.



  Лит.: Вольдек А. И., Электрические машины, 2 изд., [Л.], 1974.

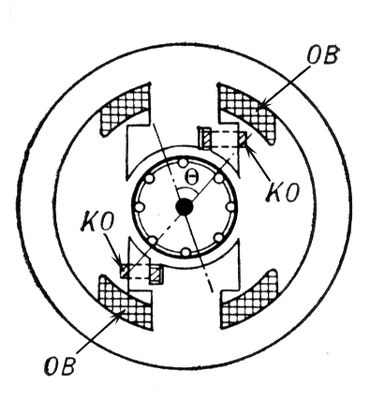

Поперечный разрез экранированного электродвигателя: ОВ — обмотка возбуждения; КО — короткозамкнутая обмотка; q — угол между осями магнитных потоков экранированной и неэкранированной частей полюсов статора.
