Холостого хода и короткого замыкания метод, приём расчёта или экспериментального определения режима работы одной из ветвей сложной линейной электрической цепи или линейного электротехнического устройства (электрические машины, аккумулятора, усилителя и т.п.). Наиболее простые расчётные соотношения получаются для цепей постоянного тока, но этот метод может быть применен при расчёте цепей переменного (как синусоидального, так и несинусоидального) тока, а также при исследовании переходных процессов.

  Суть метода заключается в том, что вся электрическая цепь представляется в виде двух частей: активного двухполюсника и подсоединённой к нему исследуемой ветви с сопротивлением r (рис., а). При отсутствии нагрузки (при отключенной ветви с сопротивлением r) двухполюсник находится в режиме холостого хода. Напряжение между зажимами 1 и 2 называется напряжением холостого хода (U_xx) и может быть рассчитано или измерено вольтметром с достаточно большим (теоретически бесконечно большим) сопротивлением (рис., б). При соединении зажимов 1 и 2 проводом или при подключении к ним амперметра с достаточно малым (теоретически равным нулю) сопротивлением (такой режим работы двухполюсника называется режимом короткого замыкания) по проводу или через амперметр проходит ток короткого замыкания /_кз, который также может быть рассчитан или измерен (рис., в). Отношение U_xx/l_kз равно внутреннему (входному) сопротивлению активного двухполюсника r₀. В рабочем режиме (см. рис., а) ток I, протекающий в ветви с сопротивлением r, определяется из выражения:

.

  В теории электрических цепей Х. х. и к. з. м. называется теоремой об активном двухполюснике или методом эквивалентного генератора.

  Лит.: Линейные электрические цепи с сосредоточенными постоянными, М., 1972 (Теоретические основы электротехники, т. 1); Основы теории цепей, 4 изд., М., 1975.

  Б. Я. Жуховицкий.

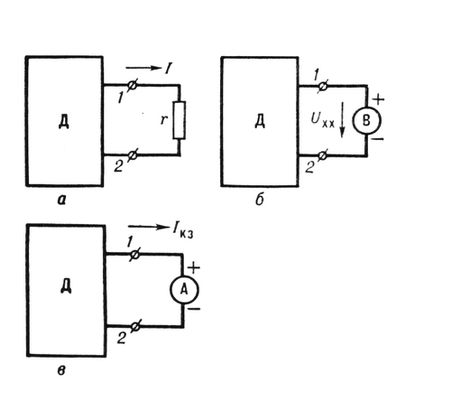

Активный двухполюсник в рабочем режиме (а), режиме холостого хода (б) и короткого замыкания (в): 1 и 2 — зажимы активного двухполюсника; Д — активный двухполюсник; А — амперметр; В — вольтметр; r и I — сопротивление исследуемой цепи и ток через неё; U_xx — напряжение холостого хода; I_кз — ток короткого замыкания.
