Формовочное оборудование, служит для изготовления литейных форм. По рабочему процессу Ф. о. принято делить на формовочные машины, а также пескомёты, пескодувные машины, пескострельные машины. Формовочные машины механизируют уплотнение смеси в опоках и извлечение модели. Отдельные группы машин переворачивают полуформы на 180° и сталкивают их на сборочный рольганг. Формовочные машины классифицируют по виду энергии для привода механизмов (пневматические, гидравлические, механические, электромагнитные), по методу уплотнения смеси в опоке (встряхивающие, встряхивающие с допрессовкой, прессовые, вибропрессовые) и по способу извлечения модели (со штифтовым или рамочным подъёмом полуформы, с поворотным или перекидным столом). Машина, показанная на рис. 1, предназначена для изготовления верхних полуформ и работает в паре с машиной для изготовления нижних полуформ. Такое сочетание формовочных машин наиболее эффективно, т.к. исключает переворот верхней полуформы во время сборки формы. Изготовление формы в целом на одной машине производится только для мелких отливок, когда формовка осуществляется по съёмной опоке.

  Пескомёты (рис. 2) механизируют насыпку смеси в опоку и её уплотнение при помощи метательной головки, пескодувные и пескострельные машины – при помощи сжатого воздуха. Извлечение модели при такой формовке производится с помощью поворотно-вытяжных машин.

  В современных литейных цехах применяются также формовочные полуавтоматы, автоматы и автоматические блок-линии, механизирующие все операции изготовления и сборки форм, за исключением установки стержней. См. Литейное производство.

  Лит.: Волкомич А. И., Лакшин А. П., Хазин Д. Л., Литейные машины, М., 1959; Сосненко М. Н., Формовщик машинной формовки, 4 изд., М., 1972.

  М. Н. Сосненко.

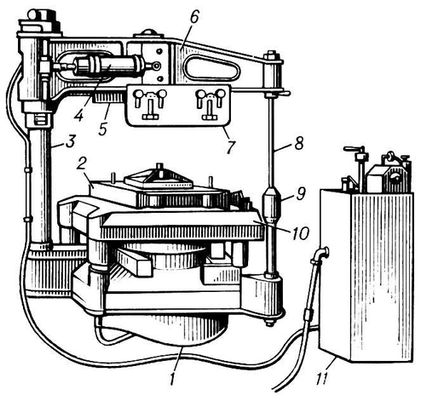

Рис. 1. Формовочная машина: 1 — станина; 2 — модельная плита; 3 — колонна прессовой траверсы; 4 — цилиндр поворота траверсы; 5 — прессовая колодка; 6 — прессовая траверса; 7 — сталкиватель готовых полуформ на конвейер; 8 — стойка (дополнительная опора) прессовой траверсы; 9 — замок стойки траверсы; 10 — протяжная рамка; 11 — колонка управления.

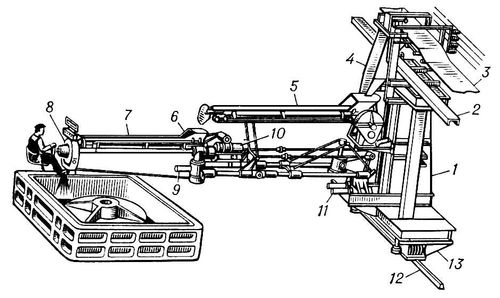

Рис. 2. Консольный пескомёт: 1 — тележка; 2 — подкрановый путь; 3 — ленточный транспортёр; 4 — жёлоб для смеси; 5 — большой рукав; 6 — воронка для смеси; 7 — малый рукав; 8 — метательная головка; 9 — цилиндр механизма поворота малого рукава; 10 — электродвигатель метательной головки; 11 — цилиндры механизма поворота большого рукава; 12 — рельс; 13 — механизм передвижения тележки.
