Факсимильный аппарат, фототелеграфный аппарат, комплекс механических, светооптических и электронных устройств, предназначенный для передачи изображений неподвижных плоских объектов (оригиналов) по электрическим каналам связи (см. Факсимильная связь) или для приёма таких изображений (с воспроизведением объекта передачи в виде его копии – факсимиле). Ф. а. подразделяются на передающие, приёмные (рис. 1а, б) и приёмо-передающие.

  Передающий Ф. а. (или передатчик приёмо-передающего Ф. а.) содержит (рис. 2) анализирующую систему, которая служит для преобразования изображения оригинала в видеосигнал, и электронный узел преобразования видеосигнала в форму, удобную для передачи по каналу связи (модулятор). Анализирующая система включает: светооптическое устройство, формирующее узкий световой пучок, который образует на поверхности оригинала «точечное» световое пятно; развёртывающее устройство (см. Развёртка), которое направляет световой пучок поочерёдно (в заданной последовательности) на все элементарные площадки, в результате чего от поверхности отражается световой поток, модулированный по интенсивности в соответствии с отражательной способностью площадок; фотоэлектрический преобразователь, преобразующий отражённый световой поток в пропорциональный ему электрический ток (видеосигнал). В узле преобразования видеосигнала осуществляется модуляция колебаний – позитивная амплитудная (при которой максимальный уровень колебаний с несущей частотой соответствует чёрному полю передаваемого изображения), негативная амплитудная (максимальный уровень колебаний соответствует белому полю изображения), позитивная частотная (более высокая частота соответствует белому полю) или негативная частотная (более высокая частота соответствует чёрному полю).

  Приёмный Ф. а. (или приёмник приёмо-передающего Ф. а.) содержит электронный узел выделения видеосигнала, предназначенный для демодуляции (см. Детектирование) принимаемых модулированных колебаний, и синтезирующую систему, формирующую копию передаваемого изображения; синтезирующая система состоит из развёртывающего и записывающего устройств. В качестве носителя записи используют фотобумагу, фотоплёнку, электрографическую, электро-химическую, электротермическую или обычную писчую бумагу, ферромагнитные и др. материалы.

  Развёртывающие устройства приёмного и передающего Ф. а. часто аналогичны; конструктивно они подразделяются на механические и электронные. Наибольшее распространение получили Ф. а. с механической развёрткой барабанного, плоскостного и дугового типов, осуществляемой при помощи синхронных электродвигателей. В Ф. а. с барабанной развёрткой оригинал (или носитель записи) закрепляется на поверхности цилиндра. Развёртка осуществляется в результате вращения цилиндра и его постулат, перемещения вдоль оси при неподвижном развёртывающем элементе (световом пятне) либо в результате вращения цилиндра и одновременного перемещения развёртывающего элемента вдоль образующей цилиндра. В Ф. а. с плоскостной развёрткой оригинал укрепляется между протягивающими валиками. Развёртка по строкам осуществляется развёртывающим элементом, перемещаемым по оригиналу при помощи качающегося зеркала, а по кадру (переход развёртывающего элемента на следующую строку) – перемещением самого оригинала. В Ф. а. с дуговой развёрткой оригинал (или носитель записи) размещается внутри цилиндрической камеры. Развёртка осуществляется в результате вращения оптической системы и перемещения камеры – на один шаг за каждый оборот оптической системы.

  Синхронизация развёртывающих устройств передающего и приёмного Ф. а. осуществляется либо автономно (в этом случае электродвигатели развёртывающих устройств питаются от высокостабильных по частоте камертонных или кварцевых генераторов независимо друг от друга), либо принудительно (по сигналам синхронизирующей частоты, поступающим от передающего Ф. а. на приёмный, или посредством включения синхронных двигателей в единую электроэнергетическую систему). фазирование развёртывающих устройств осуществляется в приёмном Ф. а. автоматически, полуавтоматически или вручную.

  К основным параметрам Ф. а. относятся: скорость развёртки, т. е. число строк разложения в мин N, индекс взаимодействия (модуль), равный D×m для барабанных и L (т/(для плоскостных Ф. а. (D – диаметр барабана, L – длина строки, т – плотность строк развёртки, т. е. их число на мм), время передачи, равное h (m/N (h – высота кадра).



  Лит.: Мельник С. О., Оксман М. И., Фототелеграфные аппараты, М., 1966; Фототелеграфная передача и децентрализованное печатание центральных газет, М., 1971; Копничев Л. Н., Коган В. С., Телеграфные аппараты и аппаратура передачи данных, М., 1975.

  С. О. Мельник.

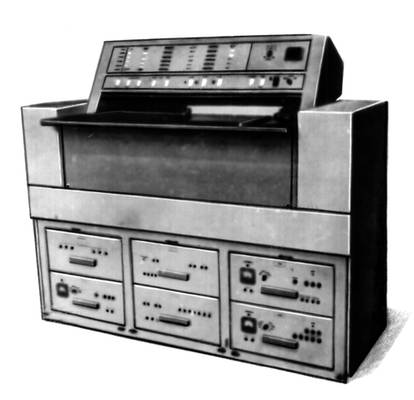

 Рис. 1(а) - передающий факсимильный аппарат.

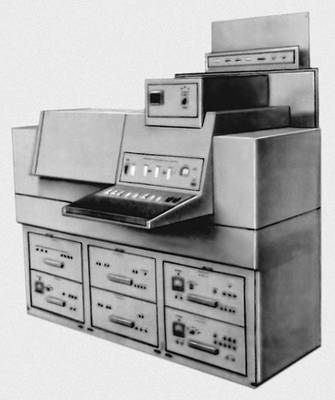

Рис. 1б. Приёмный факсимильный аппарат комплекта аппаратуры для передачи материалов газетных полос «Газета-2» (СССР).

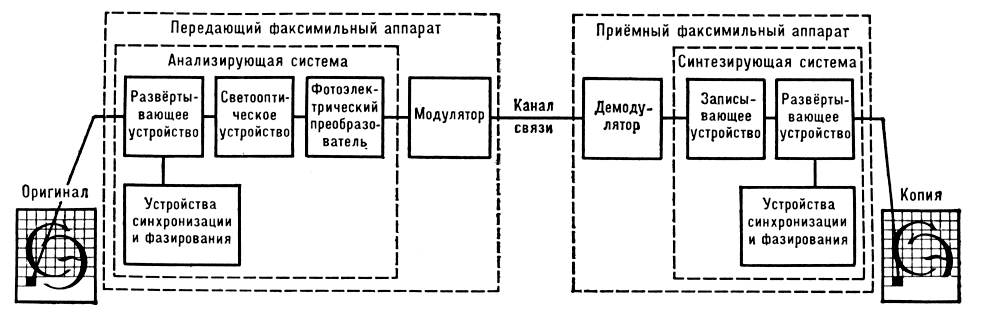

Рис. 2. Передача и приём факсимильной информации (структурная схема).
