Униполярный генератор, бесколлекторный генератор постоянного тока, действие которого основано на явлении униполярной индукции. На статоре У. г. (рис.) расположены (соосно с валом генератора) две тороидальные катушки возбуждения, создающие в кольцевом воздушном зазоре между статором и якорем постоянный магнитный поток. В простейшем случае съём тока осуществляется с боковой поверхности якоря (выполняемого в виде массивного металлического цилиндра или диска) скользящими контактными щётками; в более сложных конструкциях подвижная и неподвижная части токосъёмного устройства разделены слоем жидкого металла. У. г. используют главным образом для получения больших токов (~ 104–105 a) низкого напряжения (~ 1–10 в). У. г. обладают надёжной и простой конструкцией, относительно малыми габаритами, высокой термической и динамической (по току) устойчивостью и т.д. Ток, генерируемый У. г., не имеет пульсаций. У. г. используются как источники питания мощных электролизных установок, дуговых печей, электромагнитных насосов для перекачки жидких металлов, постоянных электромагнитов и т.п.



  Лит.: Бертинов А. И., Алиевский Б. Л., Троицкий С. Р., Униполярные электрические машины с жидкою металлическим токосъёмом, М. – Л., 1966.

  М. И. Озеров.

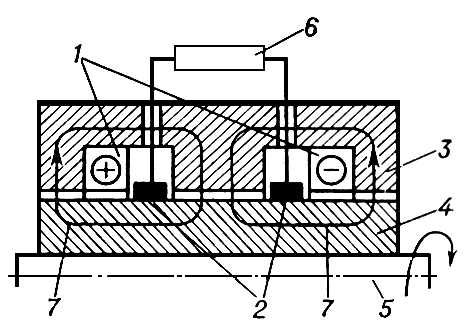

Принципиальная схема униполярного генератора: 1 — обмотки возбуждения; 2 — токосъёмное устройство; 3 — статор; 4 — якорь; 5 — ось вращения вала генератора; 6 — внешняя нагрузка; 7 — силовые линии магнитного поля катушек возбуждения. Чёрточкой и крестиком обозначены направления тока в катушках (на читателя и от него).
