Судоподъёмник, сооружение, предназначенное для перемещения судов с одного уровня на другой. Различают транспортные С., служащие для преодоления перепада уровней воды на внутренних водных путях, например С. на гидроузлах, и судоподъёмные сооружения — для подъёма (и спуска) судов на судостроительных и судоремонтных предприятиях. В транспортных С. (наклонных и вертикальных) судно, как правило, перемещается на плаву, в наполненной водой подвижной камере, оборудованной (в торцах) затворами для ввода и вывода судов. Камера движется по рельсовым путям, обычно с помощью механической или электрической тяги. Наклонные С. бывают продольные и поперечные (в первом случае судно располагается вдоль направления движения, во втором — перпендикулярно ему), односкатные и двускатные (последние — с поворотным устройством для перевода судна через водораздел или гребень плотины). Крупный наклонный С., построенный в 1969 в Бельгии (у Ронкьер), рассчитан на суда грузоподъёмностью до 1350 т и преодоление напора в 70 м. В СССР на Красноярском гидроузле завершено (1975) строительство уникального наклонного С., оборудованного самоходной судовозной камерой (с гидравлическим приводом) и поворотным устройством; он предназначен для подъёма и спуска судов грузоподъёмностью до 2000 т при напоре 101 м (рис.). Вертикальные С. по принципу работы бывают механические (с противовесами), плунжерные (с гидравлическими прессами) и поплавковые. Наиболее распространённые механические С. применяются для подъёма судов грузоподъёмностью до 1000 т, при максимальном напоре 36 м (например, С., построенный в 1934 на канале Одер — Хафель у г. Нидерфинов, ГДР). Среди судоподъёмных сооружений наиболее распространены эллинги и слипы. Для вертикального подъёма судов используются преимущественно плавучие доки одно- и двухбашенного типов. Подъём судов может также осуществляться с помощью стреловых и мостовых кранов, гидравлических подъёмников и т. д.



  Лит. см. при ст. Судопропускные сооружения.

  С. Н. Левачёв

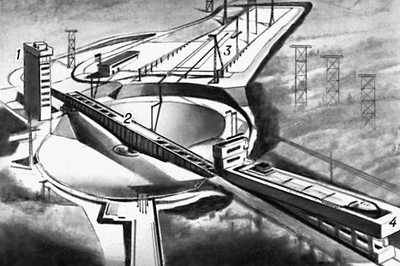

Наклонный судоподъёмник Красноярского гидроузла (перспективное изображение): 1 — здание диспетчерского пульта; 2 — поворотное устройство; 3 — монтажно-ремонтная площадка; 4 — судовозная камера с судном.
