Стволопроходческий комплекс, совокупность машин и механизмов, предназначенных для выполнения основных технологических операций при проходке вертикальных стволов буровзрывным способом. В СССР распространение получили С. к. типа КС-2у (рис. 1). В стволах диаметром до 7 м применяются одногрейферные погрузочные машины КС-2у/40 с грейфером ёмкостью 0,65 м3 или КС-1м с грейфером ёмкостью 1,0—1,25 м3, в стволах больших диаметров применяются двухгрейферные машины с грейферами ёмкостью 0,65—1 м3. В С. к. входит бурильная установка типа БУКС, подвешиваемая вместо грейфера на тельфер породопогрузочной машины, которой осуществляется групповое бурение шпуров, саморазгружающиеся бадьи для выдачи погруженной породы на поверхность и металлическая передвижная опалубка. При наиболее распространённой совмещенной технологической схеме проходки стволов опалубка устанавливается на забое. Среднетехнические скорости проходки по этой схеме составляют 100—120 м в месяц.

  Для скоростного прохождения стволов в устойчивых породах применяется С. к. типа КС-1м/6,2 (рис. 2), рассчитанный на параллельно-одновременное производство работ по выемке породы и возведение крепи. При использовании этого комплекса достигнуты скорости проходки ствола 401,3 м/мес.

  Д. И. Малиованов.




Рис. 1. Стволопроходческий комплекс типа КС-2у: 1 — проходческий полок; 2 — монорельс; 3 — породогрузочная машина типа КС; 4 — грейфер; 5 — бурильная установка БУКС; 6 — проходческая бадья; 7 — передвижная опалубка.

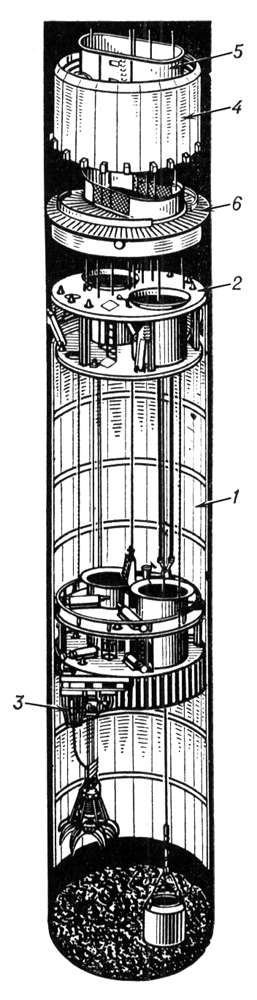

Рис. 2. Стволопроходческий комплекс КС-1м/6,2: 1 — металлический щит; 2 — натяжной полок; 3 — каретка с породопогрузочной машиной КС-1м; 4 — опалубка; 5 — балкон опалубки; 6 — опускное пикотажное кольцо.
