Распределения диаграмма двигателя внутреннего сгорания, графическое изображение зависимости моментов открытия и закрытия клапанов (окон) от положения поршня (угла поворота коленчатого вала двигателя). На круговой Р. д. (рис.) положение клапанов определяется углами опережения (запаздывания) моментов открытия (закрытия) клапанов относительно верхней и нижней мёртвых точек поршня. С увеличением быстроходности двигателей продолжительность открытия клапанов увеличивается, т.к. опережение открытия выпускного клапана и запаздывание его закрытия обеспечивают лучшую очистку цилиндра от отработавших газов, а опережение открытия и запаздывание закрытия впускного клапана позволяют улучшить наполнение цилиндра свежей горючей смесью.

  А. А. Сабинин.

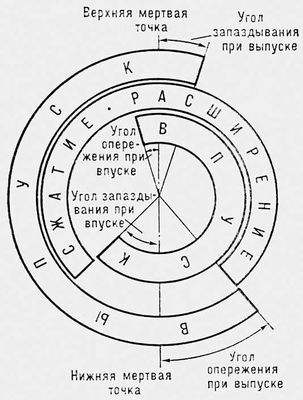

Круговая диаграмма распределения.
