Пила камнерезная, рабочий орган камнерезной машины. П. к. подразделяются на дисковые, кольцевые фрезы, цепные бары, канатные пилы.

  Дисковые пилы для резания мягких пород (известняки, туфы) изготовляются из листовой стали диаметром 800—2000 мм, толщиной 10—20 мм. По окружности диска устанавливаются режущие зубки (резцы) с шагом 80—120 мм, армированные твердосплавными пластинками. Окружная скорость резания 2,5—6 м/сек. Для резания твёрдых пород (мрамор, габбро, гранит) на стационарных станках применяются дисковые пилы, армированные алмазным порошком (естественным или синтетическим) на металлической связке. Подразделяются на отрезные круги диаметром 50—320 мм, толщиной 2,5—5 мм со сплошным режущим слоем и режущие — диаметром 300—1100 мм (иногда до 3000 мм), толщиной 60—90 мм с сегментным режущим слоем. Окружная скорость резания 25—60 м/сек. Преимущество дисковых пил — в простоте конструкции и эксплуатации; недостаток — малое использование диаметра (около 35%).

  Кольцевые фрезы подобны по конструкции шарикоподшипнику (рис.), у которого внутреннее кольцо закрепляется неподвижно на суппорте камнерезной машины, а по окружности наружного кольца установлены зубки эвольвентного сечения (армированные твёрдым сплавом), находящиеся в зацеплении с ведущей шестерней. Ширина пропила 35—40 мм. Преимущество кольцевых фрез — в высоком коэффициенте использования диаметра (около 65%); они широко применяются при вырезании крупных блоков с глубиной пропила 0,8—1,2 м. Недостатки — в сложности конструкции и эксплуатации.

  Цепной бар применяется в специальных камнерезных машинах для вырезания штучного камня, в универсальных врубовых машинах для вырезания крупных блоков и на подготовительных работах (проходка траншей). Ширина пропила 20—40 мм. Цепными барами пилится камень прочностью до 50 кгс/см2, разработаны конструкции цепей с резцами, позволяющими пилить камень прочностью около 800 кгс/см2.



  Лит.: Гальперин М. И., Абезгауз В. Д., Машины для резания камня, 2 изд., М., 1964; Родин Б. М., Карьеры пильного камня. К., 1964.

  Б. М. Родин.

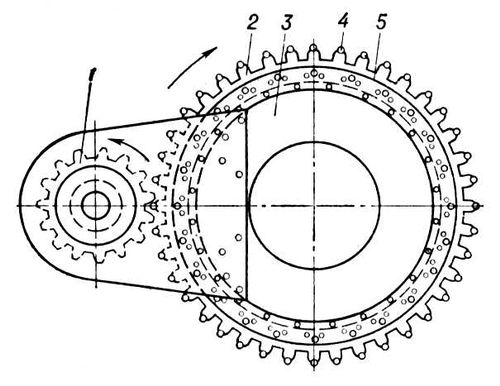

Схема кольцевой фрезы: 1 — ведущая шестерня; 2 — подвижное кольцо; 3 — неподвижный диск; 4 — резцы; 5 — сальниковое кольцо.
