Модуль в электронике, унифицированный функциональный узел, функционально законченный узел радиоэлектронной аппаратуры, оформленный конструктивно как самостоятельное изделие. По конструкции М. разделяют на плоские, объёмные и объёмно-плоскостные, по типу электронных приборов — на транзисторные и ламповые. Чаще всего М. собирают на печатных платах. Технология изготовления М. допускает высокую степень автоматизации, что обеспечивает высокую надёжность М. в работе. М. могут быть отдельно настроены и проверены, что позволяет при ремонте производить их замену без дополнительных подстроек и регулировок. Применение М. (функционально-узловой метод конструирования) сокращает сроки проектирования, удешевляет проектирование и изготовление аппаратуры, упрощает её эксплуатацию и модернизацию.



  Лит.: Гусев В. П., Технология радиоаппаратостроения, М., 1972.

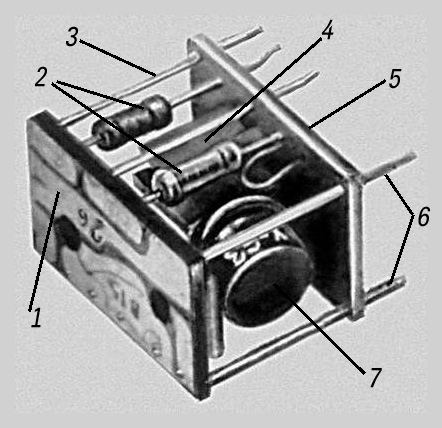

Рис. 2. Объёмный модуль (без кожуха) — усилитель звуковой частоты: 1 — верхняя печатная плата; 2 — резисторы; 3 — металлическая перемычка между печатными платами; 4 — конденсатор; 5 — нижняя печатная плата; 6 — выводы; 7 — транзистор.

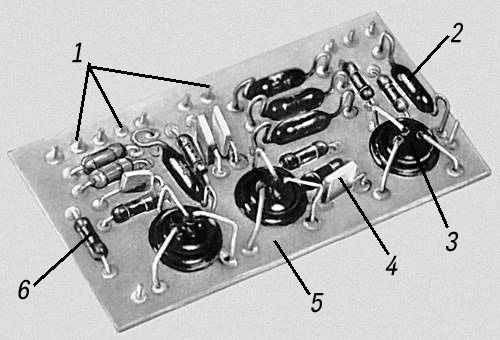

Рис. 1. Плоский модуль — логическая ячейка узла электронной вычислительной машины: 1 — выводы; 2 — полупроводниковый диод; 3 — транзистор; 4 — конденсатор; 5 — печатная плата (основание модуля); 6 — резистор.
