Многократный телеграфный аппарат, применяется при многократном телеграфировании, в основном на радиотелеграфных линиях связи большой протяжённости; он состоит из распределителя с несколькими секторами, передатчиков и приёмников для поочерёдной передачи и приёма знаков телеграмм.

  Изобретение в 1872 первого двукратного аппарата, получившего применение в проводной связи, принадлежит французский инженеру Ж. Бодо. Принцип действия М. т. а. можно пояснить на примере однократного аппарата Бодо (рис.). Распределитель аппарата представляет собой диск из изоляционного материала с укрепленными на нём металлическими кольцами. Внешнее кольцо распределителя разрезано на 10 изолированных контактов, объединённых в 2 сектора. На станции А 5 контактов первого сектора соединены с передатчиком (его клавишами). К контактам второго сектора подключены 5 электромагнитов приёмника. На станции Б — наоборот, к контактам первого сектора подключены электромагниты приёмника, а к контактам второго — клавиши. Внутреннее кольцо соединено с линией связи. Щётки распределителей обеих станций вращаются синхронно и синфазно с частотой 200 об/мин, ограничиваемой инерционностью движущихся частей аппарата.

  При вращении в первые пол-оборота щётки последовательно соединяют контакты клавиатуры станции А с электромагнитами приёмника станции Б, а во вторые пол-оборота — контакты клавиатуры станции Б с электромагнитами приёмника станции А. Нажатие клавишей на клавиатуре (в соответствии с комбинацией посылок передаваемого знака) телеграфист производит заранее, когда щётки находятся на секторе приёмника, — по звуковому сигналу, создаваемому тактовым электромагнитом. Посылки тока от клавиатуры станции А поступают на контакты первого сектора внешнего кольца распределителя и через его щётки, линию связи и щётки распределителя станции Б приходят на контакты внешнего кольца первого сектора и в электромагниты приёмника. Последний отпечатывает на бумажной ленте соответствующий знак. Эксплуатационная пропускная способность двукратного аппарата составляет около 2000 слов в 1 ч.

  Усовершенствованные М. т. а. Бодо применялись до середины 20 в. В 30-х гг. 20 в. были разработаны трёх-, шести-, девятикратные аппараты, что значительно увеличило пропускную способность телеграфных связей: до 20 000 слов в 1 ч в случае девятикратного аппарата. С 60-х гг. электромеханические М. т. а. стали вытесняться электронными, снабженными устройствами для автоматического обнаружения и исправления ошибок. Электронные М. т. а. производятся (1974) в СССР, Нидерландах, Швейцарии, ФРГ и других странах.

  В. В. Новиков.

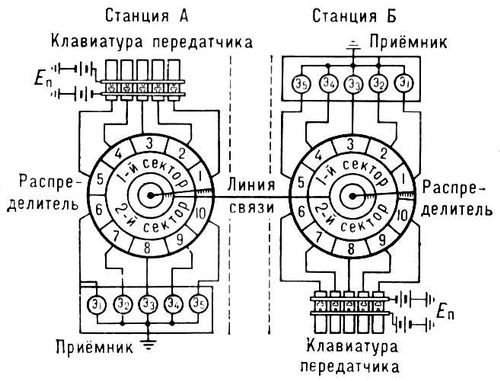

Схема однократного телеграфирования: Э1, ..., Э5 — электромагниты приёмника; Еп — источники питания клавиатуры передатчика.
