Механотрон, электровакуумный прибор, управление силой электронного или ионного тока в котором производится непосредственным механическим перемещением его электродов. М. предназначены для преобразования механических величин в электрические и широко применяются в качестве датчиков (преобразователей) при измерении малых перемещений — от 0,01 до 100 мкм и усилий — от 1 мкн до 1 н (рис., а), давлений от 0,1 н/м2 до 1 Мн/м2 (рис., б), ускорений от 0,001 до 100 м/сек2, вибраций с частотами до 10 кгц (рис., в) и т.д. Характерная особенность М. — один или несколько подвижных электродов, перемещением которых (например, анода) относительно неподвижного катода изменяются величина и конфигурация электрического поля между электродами, что изменяет силу анодного тока. Общее число электродов может составлять 2 (диод), 3 (триод) или 4 (тетрод). Распространены диодные М., которые выполняются обычно в виде сдвоенных конструкций (неподвижный катод и 2 подвижных анода) и включаются в мостовые измерительные схемы (см. Мост измерительный). Основные достоинства механотронных преобразователей — высокая чувствительность по току (до 7 а/см у диодных М.) и по напряжению (до 25 кв/см у триодных М.), высокая стабильность и надёжность показаний, простота конструкций и схем включения, небольшие габаритные размеры и масса.



  Лит.: Берлин Г. С., Электронные приборы с механически управляемыми электродами, М., 1971.

  Г. С. Берлин.

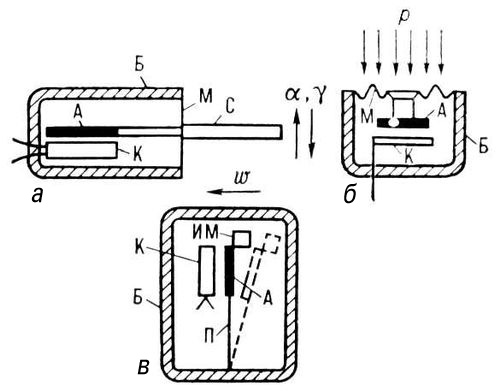

Основные виды механотронов: а — для измерения перемещений и усилий; б — для измерения давлений; в — для измерения ускорений и вибраций. А — подвижный анод; К — неподвижный катод; Б — баллон; М — гибкая мембрана (или сильфон), с которой жестко связан анод; С — впаянный в мембрану управляющий стержень; П — плоская пружина; ИМ — инерционная масса, укрепленная на подвижном электроде. Стрелками показано направление воздействия механического сигнала: перемещения (a), усилия (g), давления (p), ускорения (w).
