Мензульная съёмка, совокупность геодезических работ по составлению плана или карты местности при помощи мензулы с кипрегелем. При М. с., в отличие от других видов топографической съёмки, построение на мензуле точек, соответствующих характерным точкам на местности, производится графически; по этим точкам вырисовываются в заданном масштабе контуры земельных угодий, рек, озёр, дорог, населённых пунктов и др. элементов местности, которые обозначаются на плане условными знаками. При мензульной топографической съёмке на плане или карте изображается также и рельеф местности линиями равных высот (горизонталями), отметками высот и условными знаками.

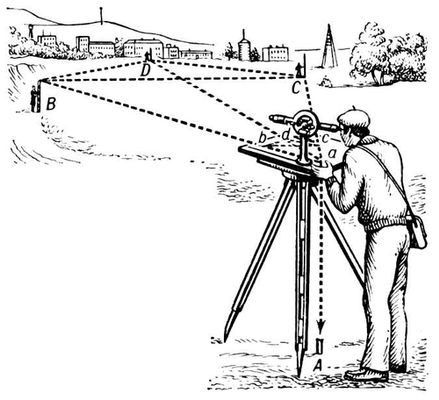

  Мензулу устанавливают над точкой А местности (см. рис.) и ориентируют по данной на мензуле линии ab на точку В. При помощи кипрегеля проводят на мензуле линии ad и ac, соединяющие точки D и С. Дальномером измеряют расстояния до этих точек и в соответствующем масштабе откладывают на мензуле отрезки ad и ac. Если при этом измерить углы наклона отрезков AD и AC, то можно определить относительные высоты точек D и С, что даёт возможность изобразить на плане или карте рельеф местности. Для М. с. больших участков местности должна быть построена опорная геодезическая сеть, которая дополняется пунктами съёмочной сети, создаваемой либо аналитическими (теодолитные высотные и тахеометрические ходы, а также аналитические сети и цепи), либо графическими (геометрическая сеть и мензульные ходы) способами. Съёмка небольших районов (10—15 км2 для масштаба 1: 5000 и 2—4 км2 для масштаба 1: 2000) может быть поставлена на одной съёмочной сети.



  Лит.: Чеботарев А. С., Геодезия, ч. 1, 2 изд., М., 1955.


Рис. к ст. Мензульная съёмка.
