Линотип (от лат. linea — линия и греч. týpos — отпечаток), наборная строкоотливная машина для набора текста газет, книг и журналов и его отливки в виде монолитных металлических строк с рельефной печатной поверхностью. Л. изобретён О. Мергенталером в США (1884). Первые Л. в СССР изготовлены в 1932 на Ленинградском заводе полиграфических машин. Советские Л. работают в 60 странах мира (1972).

  Л. состоит из трёх основных аппаратов: наборного, отливного и разборочного. При нажимании на клавиши клавиатуры из магазинов выпадают металлические матрицы с углублённым изображением отдельных знаков алфавита. В промежутках между словами устанавливаются раздвижные шпационные клинья. Из матриц и клиньев формируется текстовая строка, которая затем направляется к отливному аппарату. Все последующие операции в машине осуществляются автоматически. Типографский сплав заполняет все углублённые изображения знаков на матрицах и, застывая, образует монолитную строку с рельефной печатной поверхностью. Остывшая строка выталкивается из формы, подвергается точной обрезке по росту и кеглю и выставляется на приёмный столик. После отливки шрифтовой строки матрицы передаются в разборочный аппарат, а клинья — в шпационную коробку. Разборочный аппарат осуществляет поштучное распределение матриц по тем каналам магазинов, из которых они были вызваны при наборе. Благодаря круговой циркуляции матриц и клиньев, линотипист после окончания набора очередной строки может продолжать набирать следующую строку. Л. отличаются друг от друга числом матричных магазинов и разборочных аппаратов. В современных моделях Л. число магазинов колеблется от одного до восьми, число каналов в каждом из них — до 91, число разборочных аппаратов — от одного до четырёх.

  Наряду с полуавтоматическими Л. получают распространение Л.-автоматы с программным управлением (рис.). На ленте каждый знак набора кодируется определённой комбинацией отверстий. Программа управления изготовляется на программирующих аппаратах. Благодаря тому, что производительность оператора-программиста выше производительности линотиписта, а скорость работы автомата выше скорости работы полуавтомата, при автоматическом наборе достигается значительное повышение производительности труда. Программа может передаваться по каналам связи с целью осуществления дистанционного управления работой одного или нескольких автоматов одновременно.

  В СССР выпускаются Л. унифицированного ряда «Россия» (см. табл.): две модели полуавтоматических машин для простого (Н-140) и сложного (Н-240) видов набора, два автомата (НА-140 и НА-240) и две универсальные машины для сложного и крупнокегельного набора (Н-144 и Н-244).

  Основные технические параметры линотипов унифицированного ряда «Россия»

Параметры

Модель машины

полуавтоматы

автоматы

Н-140

Н-240

Н-144

Н-244

НА-140

НА-240

Кегль отливаемых строк (в пунктах)

4—16

4—16

4—36

4—36

4—16

4—16

Формат строки (в цицеро)

4—28

4—28

4—28

4—28

4—28

4—28

Количество магазинов

4

4

8

8

4

4

Количество разборочных аппаратов

1

2

1

2

1

2

Максимальное число знаков для набора

90

180

124

248

80

180



  Производительность Л.-полуавтоматов зависит от квалификации линотиписта и обычно составляет 4—5 строк набора в 1 мин. Максимальная техническая производительность автоматов НА-140 и НА-240 — 16 строк набора в 1 мин. Лучшие Л.-автоматы, выпускаемые за рубежом, — «Электрон» (США), «Европа» (ФРГ), «Монарх» (США) — имеют производительность 14—15 строк в 1 мин.



  Лит. см. при ст. Наборные машины.

  Г. С. Ершов.

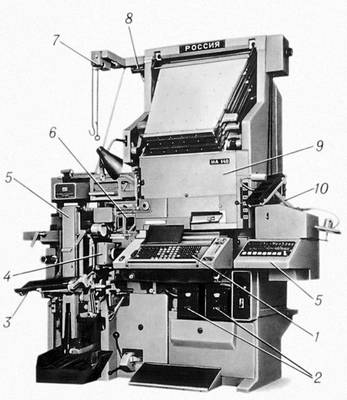

Наборный строкоотливной автомат НА-140: 1 — клавиатура; 2 — терморегуляторы; 3 — приёмный столик; 4 — блок кегельных ножей; 5 — управляющее устройство; 6 — верстатка; 7 — металлоподаватель; 8 — разборочный аппарат; 9 — собиратель; 10 — перфорированная лента.
