Линии связи уплотнение, метод построения системы связи, обеспечивающий одновременную и независимую передачу сообщений от многих отправителей к такому же числу получателей. В таких системах многоканальной связи (многоканальной передачи) общая линия связи «уплотняется» десятками — сотнями индивидуальных каналов, по каждому из которых происходит обмен информацией единственной пары абонентов (см. рис.). Канальные передатчики вместе с суммирующим устройством образуют аппаратуру уплотнения; групповой передатчик, линия связи и групповой приёмник составляют групповой тракт передачи; групповой тракт передачи, аппаратура уплотнения и индивидуальные приёмники образуют систему многоканальной связи. Необходимым и достаточным условием разделимости сигналов индивидуальных каналов является условие их линейной независимости. Математически это условие выражается тождеством

  C1s1(t)+ C2s2(t) + ... +Cksk(t)+ ... + CNsN(t) = 0,

  которое выполняется только в единственном случае, когда все коэффициенты С одновременно равны нулю. Физически это означает, что сигнал любого канала не может быть образован линейной комбинацией сигналов всех остальных каналов. В практике Л. с. у. различают по частоте, по фазе, по уровню, временное, комбинационное, структурное и др. (см. литературу при статье).

  Наибольшее применение в системах многоканальной связи находят частотное и временное уплотнения. При частотном уплотнении каждому канальному сигналу отводится определённая область частот в общей полосе пропускания линии связи. На приёмной стороне из общего спектра частот группового сигнала индивидуальными частотными фильтрами (см. Электрический фильтр) выделяются спектры частот канальных сигналов. При временном уплотнении, являющемся логическим развитием импульсных систем связи, линия связи или групповой тракт связи посредством электронных коммутаторов предоставляется поочередно для передачи сигналов каждого канала. На приёмной стороне устанавливается аналогичный коммутатор, который поочерёдно и в той же последовательности (синхронно и синфазно) подключает групповой тракт к приёмникам соответствующих каналов. Все канальные сигналы имеют одинаковую ширину спектра частот, но передаются по линии связи поочерёдно. Системы связи с частотным и временным уплотнениями применяют на магистральных кабельных линиях, радиорелейных линиях и т. д.

  Перспективны, особенно при связи между большим числом подвижных объектов (самолётов, автомобилей и т. п.) и при использовании в тракте передачи искусственного спутника Земли, многоканальные асинхронноадресные системы связи со статистическим уплотнением по форме сигналов. В этой системе каждому каналу присваивается определённая или изменяющаяся по заданной программе форма сигнала, которая и является отличительным признаком («адресом») какого-либо абонента. Разделение сигналов различных каналов осуществляется «согласованными» с формой канальных сигналов электрическими фильтрами.



  Лит.: Назаров М. В., Кувшинов Б. И., Попов О. В., Теория передачи сигналов, М., 1970; Дальняя связь, под ред. А. М. Зингеренко, М., 1970.

  М. В. Назаров.

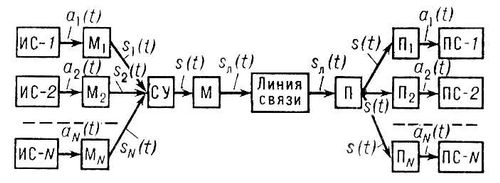

Схема системы многоканальной передачи сообщений: ИС-1, ИС-2, ..., ИС-N — источники информации; a1(t), a2(t), ..., aN(t) — сообщения, посылаемые соответствующими (индексам) источниками информации; M1, M2, ..., MN — индивидуальные передатчики (модуляторы); s1(t), s2(t), ..., sN(t) — канальные сигналы, полученные преобразованием соответствующими (индексам) модуляторами сообщений a1(t), a2(t), ..., aN(t)', СУ — устройство, суммирующее канальные сигналы; s(t) — групповой сигнал, образованный суммированием канальных сигналов; М — групповой передатчик, преобразующий групповой сигнал s(t) в линейный сигнал sЛ(t)', П — групповой приёмник, преобразующий линейный сигнал s(t) (О в групповой сигнал sЛ(t); П1, П2, ..., Пn — канальные, или индивидуальные, приёмники, выделяющие из группового сигнала s(t) соответственно (индексам) канальные сигналы s1(t), s2(t), ..., sN(t), преобразуемые затем в соответствующие (индексам) сообщения a1(t), a2(t), ..., aN(t); ПС-1, ПС-2, ..., ПС-N — получатели сообщений.
