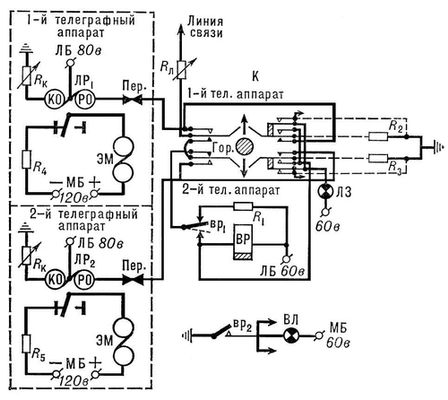

Схема телеграфного концентратора: ЛР — линейное реле; КО — компенсационная обмотка реле; РО — рабочая обмотка реле; ЛБ — линейная батарея; МБ — местная батарея; Пер. — передатчик; ЭМ — электромагнит; К — ключ; ВР — вызывное реле; ВЛ — сигнальная вызывная лампа; ЛЗ — сигнальная лампа занятости; вp₁ — контакт в цепи BP; вр₂ — контакт в цепи В_л; R₁, R₂, R₃, R₄, R₅, R_к, R_л — резисторы, ограничивающие токи в соответствующих цепях; Гор. — горизонтальное (среднее) положение ручки ключа К.
