Индуктивности измерители, приборы для измерения индуктивности контуров с сосредоточенными параметрами, обмоток трансформаторов и дросселей, катушек индуктивности и пр. Принципы действия их зависят от методов измерений. Метод «вольтметра — амперметра» (рис. 1) применяют для измерения сравнительно больших индуктивностей (от 0,1 до 1000 гн) при значительно меньшем активном сопротивлении обмотки. В этом случае (rx — омическое сопротивление провода обмотки катушки индуктивности). Погрешность мостовых методов измерения около 1—3%; пределы измерения 0,1—1000 гн. Резонансные методы основаны на использовании резонансных свойств колебательного контура, образованного измеряемой индуктивностью Lx и образцовой ёмкостью Cx (рис. 3). Изменяя Cx, настраивают контур в резонанс с генератором (на частотах от 10 кгц до 1,5 Мгц); индуктивность вычисляется по формуле

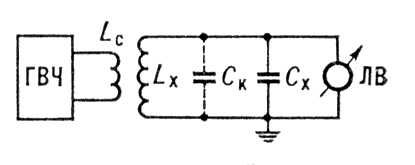

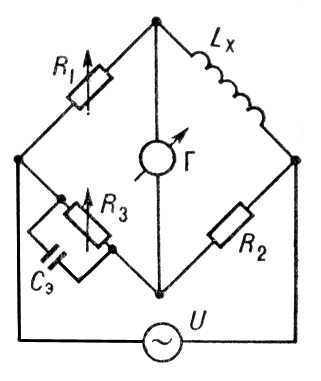

Лит.: Шкурин Г. П., Справочник по электроизмерительным и радиоизмерительным приборам, 3 изд., т. 2, М., 1960. ![]() Рис. 3. Схема измерения индуктивности методом резонанса: ГВЧ — генератор ВЧ; Lc — витки связи; Lx — измеряемая индуктивность; Cк — собственная ёмкость катушки; Cx — образцовая ёмкость; ЛВ — ламповый вольтметр. ![]() Рис. 2. Схема моста для измерения индуктивности: U — источник тока; Г — гальванометр; R1, R2, R3 — омические сопротивления; Сэ — образцовая ёмкость; Lx — измеряемая индуктивность. ![]() Рис. 1. Схема измерения индуктивности по методу «вольтметра — амперметра»: А — амперметр; В — вольтметр; Lx — индуктивность;I — сила тока; U — напряжение . |
