Амплитудный анализатор импульсов, устройство для определения закона распределения амплитуд электрических импульсов. С помощью А. а. обычно анализируют распределение амплитуд случайного импульсного процесса, по зависимости числа появлений импульсов в заданном интервале амплитуд. А. а. широко применяют в экспериментальной физике для анализа распределения энергии частиц различных видов излучения, для исследования непрерывных стационарных случайных процессов при условии выделения дискретных амплитудных значений случайного процесса в виде последовательности импульсов, в радиолокации и радиосвязи при анализе сигналов сложной формы. В состав простейшего одноканального А. а. (рис.) входят два амплитудных дискриминатора и антисовпадений схема, пропускающая на выход сигналы с амплитудами, значения которых укладываются в разность между уровнями дискриминаторов (ширина канала). Исследование спектра производят последовательными измерениями при постоянной ширине канала, но с разными абсолютными значениями уровней дискриминации. Существует много различных систем А. а., отличающихся диапазоном и одновременностью измеряемых величин, точностью, наличием регистрации на выходе: многоканальные А. а., с электронным коммутатором, спектрографы с серым клином, с предварительным преобразованием амплитуд сигналов в длительность и др.

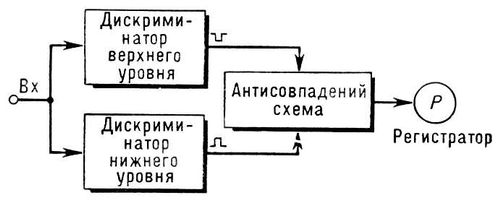

Блок-схема одноканального амплитудного анализатора.
