Амперметр, прибор для измерений силы постоянного и переменного тока в амперах (а). Шкалу А. градуируют в килоамперах, миллиамперах или микроамперах в соответствии с пределами измерения прибора. В электрическую цепь А. включается последовательно; для увеличения предела измерений — с шунтом или через трансформатор (рис.). Под действием тока подвижная часть прибора поворачивается; угол поворота связанной с ней стрелки пропорционален силе тока. Существуют А., в которых применены магнитоэлектрическая, электромагнитная, электродинамическая (ферромагнитная), термоэлектрическая и выпрямительная системы (см. Магнитоэлектрический прибор и др. статьи об измерительных приборах с перечисленными системами). Основные характеристики А., выпускаемых (1967) промышленностью СССР, приведены в таблице.



Основные характеристики амперметров, выпускаемых в СССР

Системы

Показывающие

Самопишущие



магнитоэлектри-ческая

электромагнитная

электродинами-ческая

термоэлектри-ческая

магнитоэлектри-ческая, электро-динамическая или выпрямительная с регистрирующими устройствами

Характеристики











Измеряемый ток

Гл. обр. пост. (с добавочными устройствами — перем. ток ВЧ и неэлектрич. величины)

Пост. и перем. (45 гц — 8 кгц)

Пост. и перем. (50 - 1500 Мгц)

Перем. (50 - 30 Мгц)

Пост. и перем., (45 гц — 10 кгц)

Классы точности (относит. погрешность в %)

0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0

0,5; 1,0; 1,5; 2,5

0,1; 0,2; 0,5; 2,5

1,5; 2,5; 5,0

1,5; 2,5

Пределы измерений:











непосредственно

0-75 a

0-300 a

0-50 a

0-30 a

c добавочным устройством (шунт, трансформатор и др.) до

6 ка (отдельные типы до 70 ка)

30 ка

6 ка

50 a

150 ка

Потребляемая мощность (вт, при измерениях 10 а)

0,2-0,4

2,0-8,0

3,5-10,0

1,0



  В зависимости от области применения в конструкциях А. предусматривается защита от внешних влияний — они устойчивы относительно изменений температуры (от 60°С до —60°С), вибраций, тряски и могут работать при 80 — 98% относительной влажности.



  Лит.: Шкурин Г. П., Справочник по электроизмерительным и радиоизмерительным приборам, 3 изд., т. 1, М., 1960.

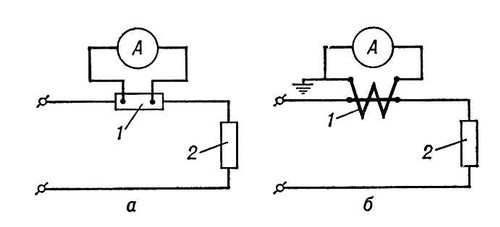

Схема включения амперметра: а — с шунтом (1 — шунт, 2 — нагрузка); б — через трансформатор тока (1 — трансформатор, 2 — нагрузка).
