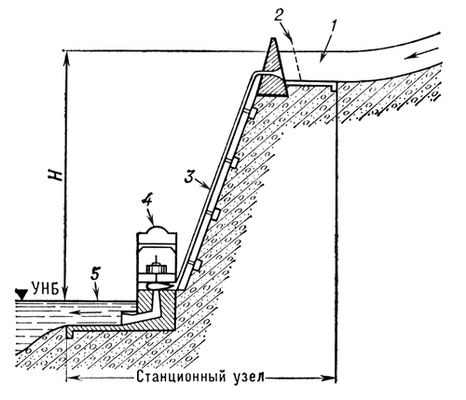

Схема станционного узла деривационной ГЭС: 1 — напорный бассейн; 2 — сороудерживающие решетки; 3 — турбинный водовод; 4 — здание ГЭС; 5 — отводящий канал; Н — напор воды на станционном узле; УНБ — уровень нижнего бьефа.
