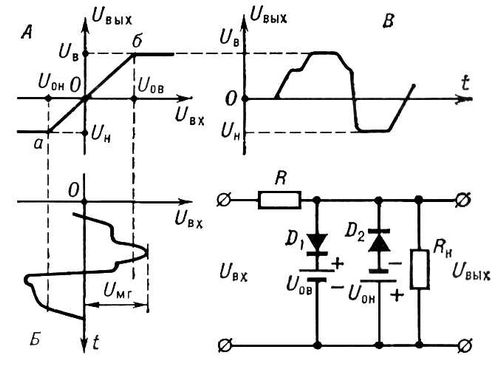

Принципиальная схема ограничителя и графики, поясняющие его работу: А — рабочая характеристика ограничителя; Б — эпюра входного напряжения Uвх; В — эпюра выходного напряжения Uвых; U и Uов — напряжения источников эдс в цепях диодов, определяющие соответственно нижний и верхний пороги ограничения; Uн и Uв — нижний и верхний уровни ограниченного напряжения; Uмг — мгновенное значение амплитуды колебаний; а—б — линейный участок характеристики ограничителя; R — ограничительный резистор; Rн — нагрузочный (выходной) резистор; D1 и D2 — полупроводниковые диоды.
