Глубиннонасосная эксплуатация, механизированный подъём жидкости (как правило, нефти) из буровых скважин при разработке нефтяных месторождений. Для Г. э. широко применяются штанговые глубинные насосы и погружные центробежные электронасосы. Последние более производительны.

  Для подъёма жидкости штанговыми глубинными насосами (рис. 1) в скважину опускают трубы с цилиндром и всасывающим клапаном на конце. Внутри цилиндра перемещается поршень-плунжер с нагнетательным клапаном. Плунжер посредством длинной колонны стальных штанг соединён с балансиром станка-качалки, который придаёт плунжеру возвратно-поступательное движение. Прочность штанг и их деформации ограничивают область применения штанговых насосов глубинами до 3200 м при производительности до 20 m3/cym. При малых глубинах (200—400 м) возможна производительность до 500 м3/сут.

  Электронасос — погружной центробежный многоступенчатый (до 420 ступеней) — опускают в скважины на трубах (рис. 2). Вал насоса жестко соединяется с валом погружного электродвигателя мощностью до 120 квт. В корпус электродвигателя заливают трансформаторное масло, давление которого поддерживается на 0,1—0,2 Мн/м2 больше давления на глубине погружения насоса. Вдоль колонны труб укрепляется кабель для электропитания. На поверхности около устья скважины устанавливаются трансформатор и станция управления с необходимой автоматикой и защитой установки при возможных отклонениях от нормального режима или нарушениях изоляции. Обычно их применяют при дебитах жидкости свыше 40 м3/сут.



  Лит.: Богданов А. А., Погружные центробежные электронасосы, М., 1957; Адонин А. Н., Процессы глубиннонасосной нефтедобычи, М., 1964: Разработка и эксплуатация нефтяных и газовых месторождений, 2 изд., М., 1965.

  В. И. Щуров.

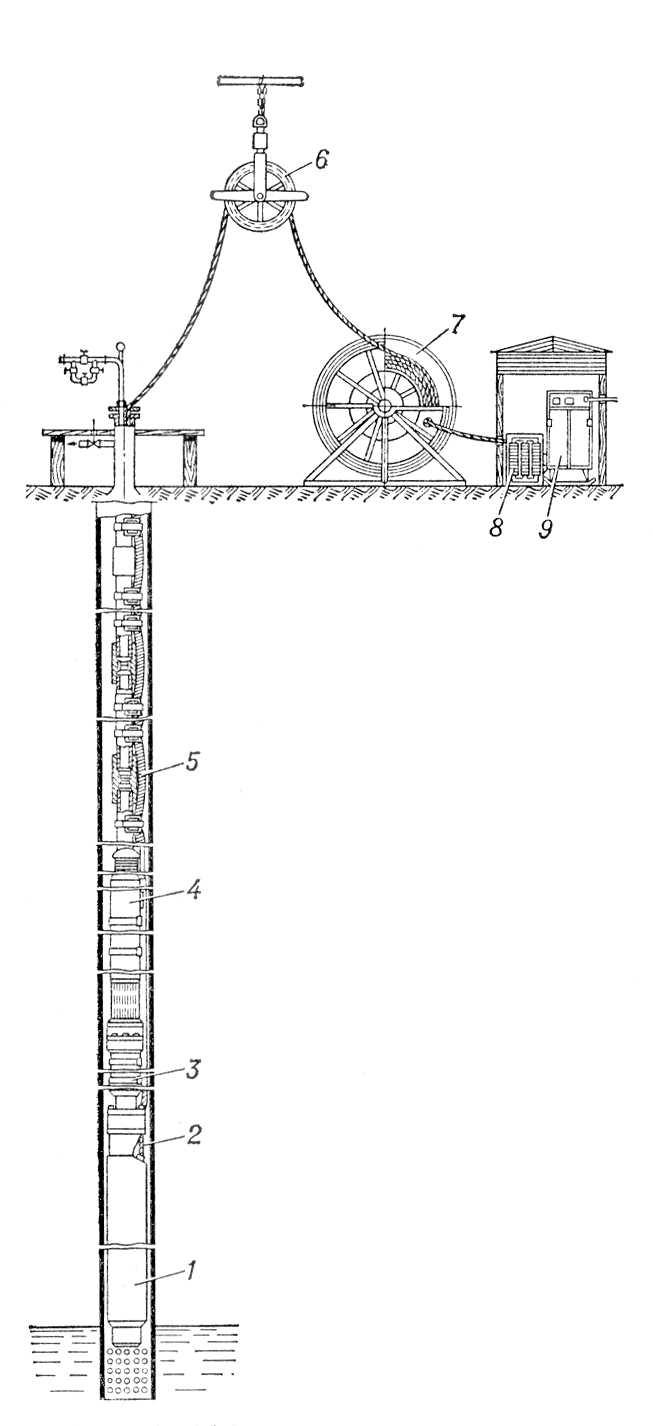

Рис. 2. Схема установки погружного центробежного электронасоса: 1 — электродвигатель; 2 — протектор; 3 — сетчатый фильтр насоса; 4 — погружной центробежный насос; 5 — специальный кабель; 6 — направляющий ролик; 7 — кабельный барабан; 8 — автотрансформатор; 9 — автоматическая станция управления.

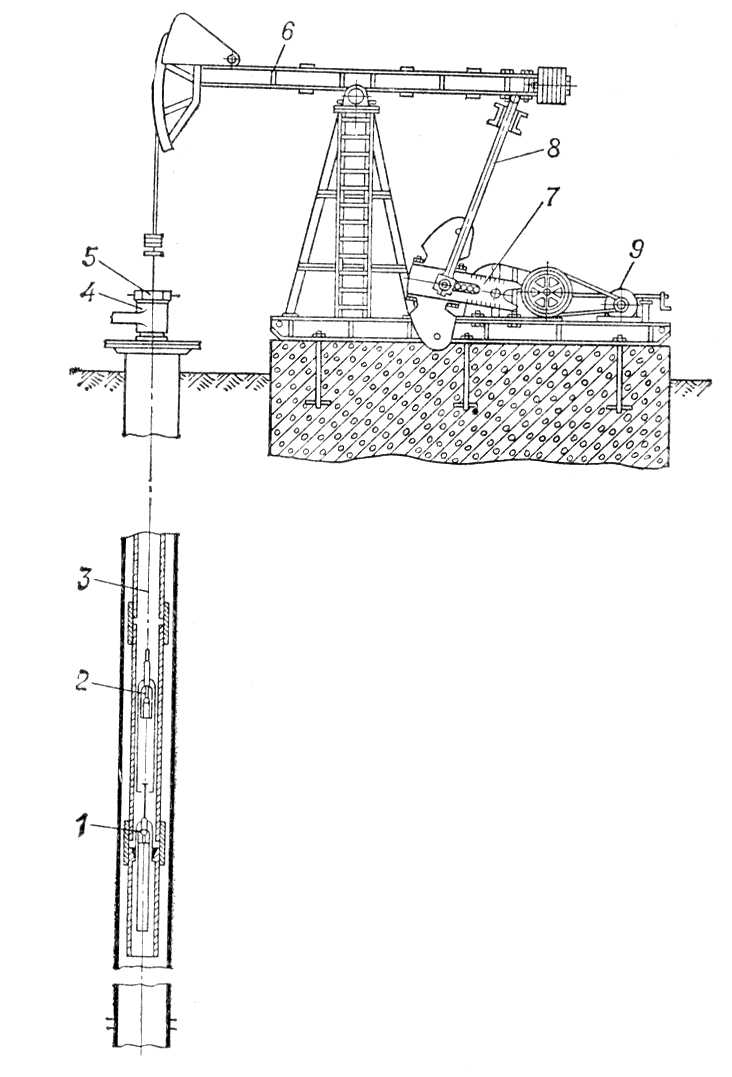

Рис. 1. Схема установки со штанговыми глубинными насосами: 1 — всасывающий клапан; 2 — нагнетательный клапан; 3 — насосные штанги; 4 — тройник; 5 — сальник; 6 — балансир; 7 и 8 — кривошипно-шатунный механизм; 9 — двигатель.
