Высокочастотная сварка, способ сварки, при котором металлы нагреваются токами высокой частоты. Соединяемые части (детали) располагаются под небольшим углом и соприкасаются в зоне сварки, где металл интенсивно нагревается до расплавления, сдавливается обжимными роликами и осаживается, образуя прочное сварное соединение. Различают В. с. индукционную и контактную. При индукционном нагреве ток в месте сварки (рис. 1) наводится индуктором, а при контактном способе (рис. 2) ток подводится контактами. В. с. широко применяется в производстве сварных труб. Труба непрерывно движется, для повышения интенсивности нагрева в заготовку трубы вводится ферритный магнитный сердечник. Для сварки труб малого диаметра (до 76 мм) используют ток ламповых генераторов с частотой 440 кгц, для труб больших диаметров (до 426 мм) — ток от машинных генераторов с частотой 8 кгц. Скорость сварки 30—50 м/мин.

К. К. Хренов.

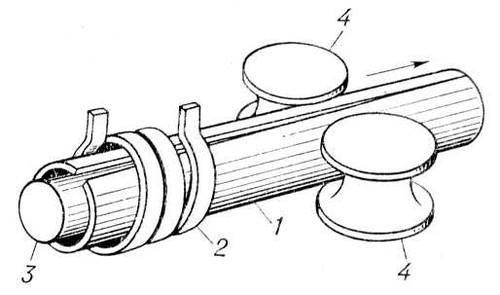

Рис. 1. Схема высокочастотной сварки труб индукционным способом: 1 — труба; 2 — индуктор; 3 — сердечник; 4 — обжимные ролики.

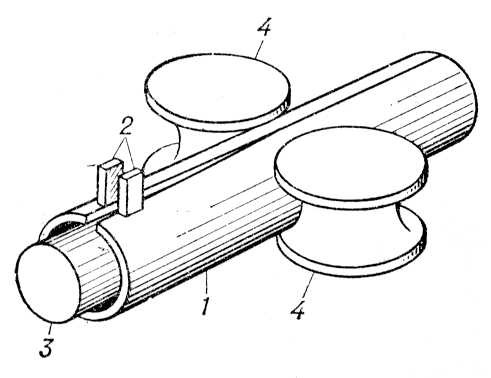

Рис. 2. Схема сварки труб контактным способом: 1 — труба; 2 — скользящие контакты; 3 — сердечник; 4 — обжимные ролики.
