Векторная диаграмма, графическое изображение значений периодически изменяющихся величин и соотношений между ними при помощи направленных отрезков — векторов.

  В. д. широко применяются в электротехнике, акустике, оптике и т. п.

  Простые гармонические функции одного периода, например

  a1 = B1sinwt, f2 = B2sin(a + wt),

  f3 = B3sin(b + wt),

  могут быть представлены графически (рис.) в виде проекции на ось Оу векторов

   вращающихся с постоянной угловой скоростью w, причём  и  повёрнуты относительно  на углы a и b. Длина векторов соответствует амплитудам колебаний:



  Сумма или разность двух и более колебаний на В. д. обозначается как геометрическая сумма или разность векторов составляющих колебаний, полученная по правилу параллелограмма, а мгновенное значение искомой величины определяется проекцией вектора суммы на ось Оу.

  Например, требуется найти сумму F колебаний f1 с амплитудой  и f2 амплитудой . При геометрическом сложении векторов  и  по В. д. находим, что амплитуда суммарного колебания F равна длине вектора  и опережает по фазе колебание f1 на угол j.

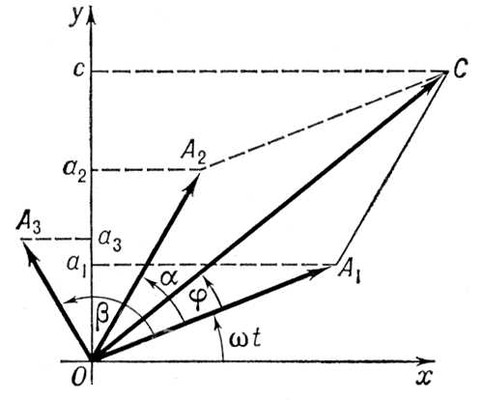

Рис. к ст. Векторная диаграмма.
