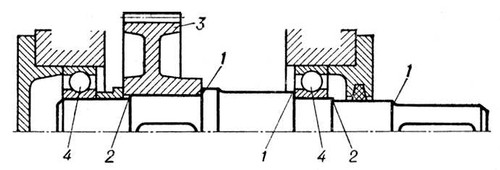

Вал в машиностроении, вращающаяся (обычно в подшипниках) деталь машины, передающая крутящий момент. В. — одна из основных деталей почти всех машин и механизмов. По конструкции различают прямые (гладкие, ступенчатые, шлицевые кулачковые валы), коленчатые валы, гибкие валы и др. Наиболее распространены прямые ступенчатые В. (рис.), в которых фиксирующие уступы препятствуют осевому перемещению установленных на В. деталей, а переходные уступы разграничивают участки с различными диаметрами и допусками. Расчёт В. производят на прочность, жёсткость и колебания. Ступенчатый вал: 1 — фиксирующий уступ; 2 — переходный уступ; 3 — зубчатое колесо; 4 — шарикоподшипник. |
