Сушильни в красильном производстве*

— высушивание изделий из волокнистых веществ, пряжи или тканей имеет целью удаление поглощенной волокнами во время беления, крашения или последующих промывок воды и слагается из двух операций: отжимания и высушивания собственно. Обезвоживание достигается сдавливанием, кручением, центрифугированием и т. п.: этим путем удаляется обыкновенно ок. 50% содержащейся в волокнах воды. Высушивание собственно состоит в выпаривании воды, что происходит или само собой, вывешиванием тканей или пряжи на открытом воздухе при обыкн. темп. в так наз. "вешалах", или же искусственно, в особых С., при повышенной температуре. Высушивание при обыкн. темп. идет очень медленно, требует много места и времени, поэтому гораздо чаще высушивание производится при повышенной температуре; для этой цели употребляются или сушильные камеры, или различного устройства сушильные машины. С. представляют одну из главных работающих частей на красильных фабриках, и потому на них всегда обращается большое внимание. Влажная ткань или пряжа с промывных машин содержит обыкновенно около 50% воды; механическим путем, как сказано выше, удается удалить почти половину ее. В настоящее время для этой цели чаще всего употребляются центрифуги (см. Выжимание) и отжимные машины. Центрифуги делают до 1500 оборот. в мин., требуют около 2—3 сил и в час отжимают не более 100 кусков по 60 арш. в каждом, причем за один раз загрузка составляет 25 кусков. В последнее время большим распространением пользуются центрифуги с нижним приводом, так как, не говоря уже о том, что установка центрифуг с верхним приводом требует больше внимания и более солидного фундамента, недостатками их являются также возможность порчи ткани маслом при смазке подшипников и положение вращающегося вала внутри барабана, вследствие чего затрудняется как нагрузка, так и разгрузка его. Для правильной работы центрифуги существенно важно, чтобы она была нагружена по всей периферии возможно равномерно. В отжиме, или "сквечере", удаление воды из ткани обусловливается сжатием ее между двумя массивными металлическими валами, обтянутыми гуттаперчей. Иногда верхний вал делается из дерева. С приводом соединяется один нижний вал, а верхний вращается вследствие трения. Большая или меньшая степень сдавливания регулируется по произволу грузами, давление которых передается на подвижные подшипники верхнего вала. Отжим изображен на фиг. 1.

Фиг. 1

Обыкновенно нагрузка не превышает 80 пд., и ткань теряет при этом не более 40% воды, т. е. меньше, чем при отжимке центрифугами. Отжим работает, однако, гораздо производительнее центрифуг, свободно пропуская в час до 200 штук. Однако при отжимании окрашенных и набитых тканей охотнее пользуются центрифугами, так как при сдавливании и трении между валами многие краски, в особенности верховые, несколько страдают. Отжимание пряжи чаще всего производится скручиванием на швилях или мотовилах вручную или на построенных на том же принципе машинах.

Высушивание собственно. Для высушивания при обыкн. темп. устраиваются "вешала", представляющие обыкновенно высокое деревянное здание, боковые стены которых состоят почти исключительно из жалюзи, которые в хорошую погоду приподняты, а в дурную опущены настолько, чтобы внутрь вешалов не могли проникать атмосферные осадки, но все же свободно мог бы циркулировать воздух. Так как обмен воздуха в таком полузакрытом помещении все же меньше, чем при вывешивании ткани непосредственно на воздухе, то по бокам вешал устраиваются навесы, под которыми и развешиваются ткани в хорошую погоду. Для высушивания пряжи в мотках последние развешиваются на особого устройства подставках. Мытая шерсть в руне тоже часто высушивается непосредственно на воздухе, и для этой цели на дворах шерстомоен устраиваются деревянные этажерки, на которых и располагается высушиваемая шерсть. Для высушивания при повышенной температуре употребляются различного устройства С. и сушильные машины. Высушивание в С. производится гретым воздухом или паром, а иногда тем и другим вместе. При высушивании гретым воздухом последний должен: 1) нагреть высушиваемое тело, 2) передать удаляемой воде количество тепла, необходимое для ее испарения, и 3) поглотить и унести с собой испарившуюся воду. В каждом отдельном случае для расчета С. необходимо знать: 1) вес высушиваемого вещества, 2) количество воды, которое надо удалить, 3) наивысшую температуру, до которой вещество может быть нагрето, и бывает желательно определить: 1) количество необходимого тепла в калориях, 2) всю поверхность нагрева обогревательных поверхностей (труб, плит и т. п.) и расход топлива, 3) количество воздуха, проходящего через С. в единицу времени. Единица веса воздуха тем больше может нести в себе водяного пара, чем он сам теплее и чем ниже атмосферное давление. Степень насыщения атмосферного воздуха колеблется между 10 и 100% и часто в течение одного дня она изменяется на 50—60%. Поэтому при вычислении веса воздуха, необходимого для определенной работы С., всегда нужно принимать для расчета сравнительно высокую степень влажности внешнего воздуха, обыкновенно не менее 50%. Ввиду того, что чем выше нагрет воздух, тем больше воды он может унести, с повышением температуры сильно понижается при сушке воздухом потребление тепла; вместе с тем это потребление сильно увеличивается с понижением внешней температуры. Наиболее распространенный тип простой С. (фиг. 2), работающей гретым воздухом, представляет большею частью большое каменное здание, в нижней части которого располагается ряд железных, обмазанных глиною обогревательных труб А, по которым циркулируют топочные газы.

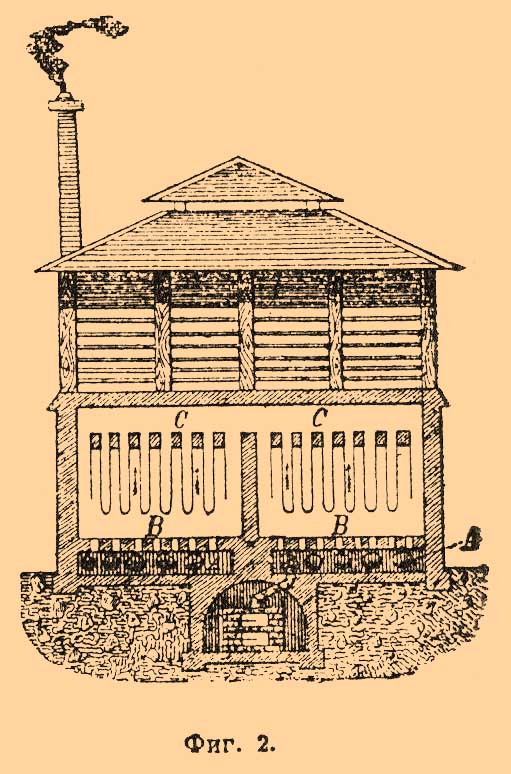

Фиг. 2.

На некоторой высоте непосредственно над трубами располагается сквозной решетчатый пол В, через который и входит в С. нагретый воздух. На высоте 15—18 арш. от пола устраивается такой же решетчатый потолок из отдельных брусков С толщиною обыкновенно не более 5 стм. На эти бруски и завешиваются, образуя петли в 12—16 арш., высушиваемые ткани. Теплый воздух из С., насыщенный водяными парами, удаляется или через вентиляционные трубы, укрепляемые на крыше С., или же через окна, располагаемые на уровне потолка. На фиг. 2 над С. расположены "вешала". Иногда обогревание воздуха, в особенности в так назыв. механических С., производится при помощи пара. Для этой цели употребляются митральезы, представляющие железные барабаны с расположенною внутри их сетью паропроводных труб. Воздух через эти барабаны протягивается при помощи вентилятора; соприкасаясь с поверхностью паропроводных труб, он нагревается в зависимости от скорости движения и величины обогревательной поверхности до желаемой температуры. Механические С. (фиг. 3) часто применяются для высушивания мытой шерсти в руне.

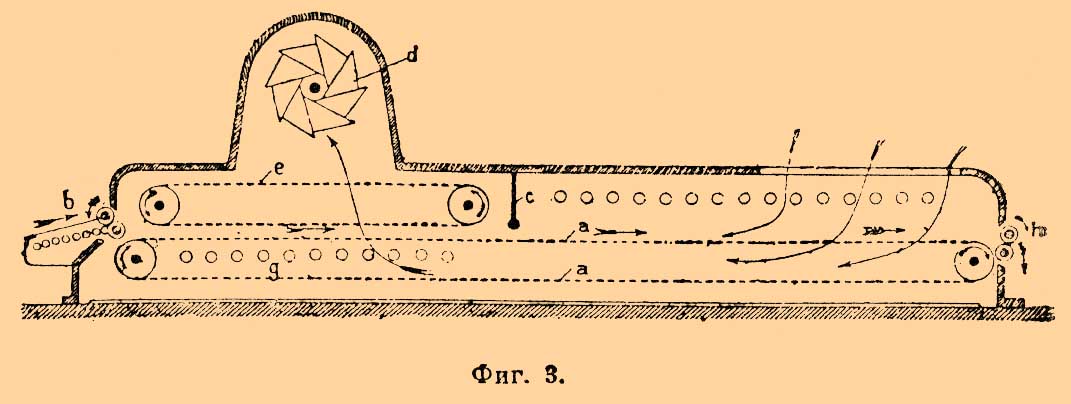

Фиг. 3

Отжатая от избытка воды на центрифугах шерсть поднимается по наклонной плоскости b в камеру на бесконечное полотно a, a с противоположной стороны в сушильную камеру входит теплый воздух, который предварительно нагревается, проходя через митральезу. Вверху камеры помещается вентилятор d, который высасывает воздух из С. В С., таким образом, соблюдается принцип встречного движения, и более сухой воздух идет навстречу и более сухой шерсти. Скорость движения шерсти по бесконечному полотну, количество притекающего воздуха и степень нагрева его регулируются, конечно, таким образом, чтобы шерсть выходила из С. при h совершенно сухой. В большом употреблении на красильных фабриках также и механические С. для тканей, типическим примером которых может служить готфлю (см.). Зрельни (см.), как обыкновенные, так и механические (камера Прейбиша, фикс-аппарат Мазера и др.), представляют другой весьма распространенный на красильных фабриках тип сушилок, в которых, однако, высушивание происходит наряду с вызреванием нанесенных протрав или красок, всегда в присутствии значительных количеств водяных паров. При печатных машинах для возможно быстрого высушивания напечатанных красок тоже всегда устраиваются механические С., так назыв. "мансарды", в которых высушивание производится как гретым воздухом, так и при помощи вертикально поставленных паровых плит, мимо которых по роликам двигаются высушиваемые ткани. Мансарды устраиваются или в том же этаже, где находятся и печатные машины, или над ними (см. Печатание тканей). Наряду с механическими С. употребляются в красильном производстве и различного устройства сушильные машины, представителями которых могут служить сушильные барабаны и сушильные рамы (см.). На барабанах высушивание идет быстро и стоит недорого; однако сушильные барабаны для высушивания окрашенных тканей, в особенности окрашенных анилиновыми, феноловыми и азопигментами, неудобны в том отношении, что вследствие непосредственного соприкосновения с нагретой до высокой температуры поверхностью барабанов краски изменяют оттенок, как говорят, "пригорают", и одна сторона приобретает при этом всегда значительно более темный оттенок. Ввиду этого употребляются и сушильные рамы, одна из многих конструкций которых изображена на фиг. 4.

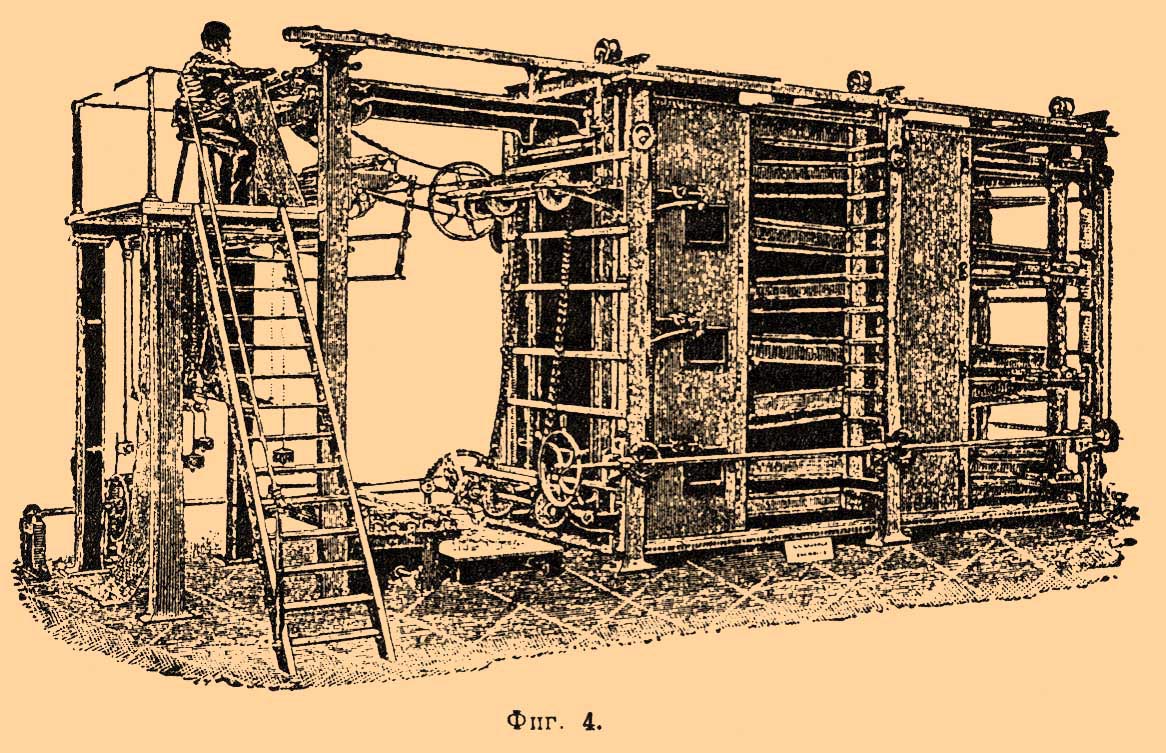

Фиг. 4.

В сушильных рамах ткань всегда идет врасправку над бесконечным полотном, двигающимся над паровыми обогревательными батареями. На сушильных рамах ткань единовременно высушивается и расправляется. Употребляются также и большие круглые вращающиеся рамы (до 6 метр. в диам.), и горизонтальные неподвижные. Сушильные рамы в особенности часто применяются для высушивания окрашенных легких бумажных, а также шерстяных и шелковых тканей.

А. П. Лидов. Δ .
