Лесные плуги*

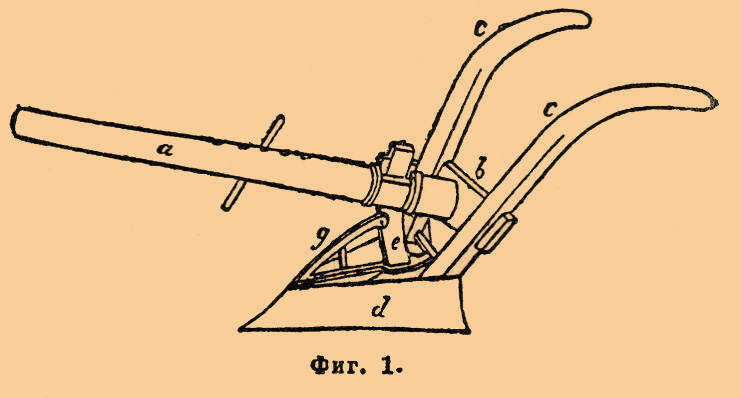

— отличаются от обыкновенных сельскохозяйственных более солидной конструкцией, рассчитанной на преодоление препятствий, представляемых находящимися в Л. почве корнями деревьев; большая часть Л. плугов предназначается не для сплошной распашки почвы, а лишь для проведения на ее поверхности отдельных борозд. Поэтому Л. плуги снабжаются двумя отвалами, находящимися в различном положении относительно резца и лемеха. Наиболее просто устроен Л. плуг Гартига (фиг. 1), работающая часть которого состоит из двух желобообразно изогнутых отвалов, соединенных между собой под острым углом; ребро, в котором соединяются отвалы, наварено сталью, заострено и исполняет роль резца, работа же лемеха исполняется также заостренными нижними краями отвалов.

Фиг. 1.

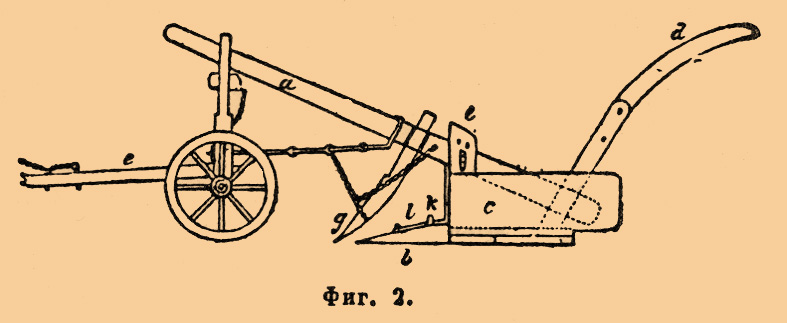

Этот плуг устанавливается на двухколесном деревянном передке и приводится в движение парой сильных лошадей или двумя парами волов. Плуг Аллемана (фиг. 2) имеет отдельные части: резец его (g) скреплен с грядилем цепями для придания ему большей устойчивости при встрече с находящимися в почве корнями; железный лемех (b) имеет треугольную форму и скреплен болтом (l) с деревянной подошвой плуга; отвалы прямые, деревянные.

Фиг. 2.

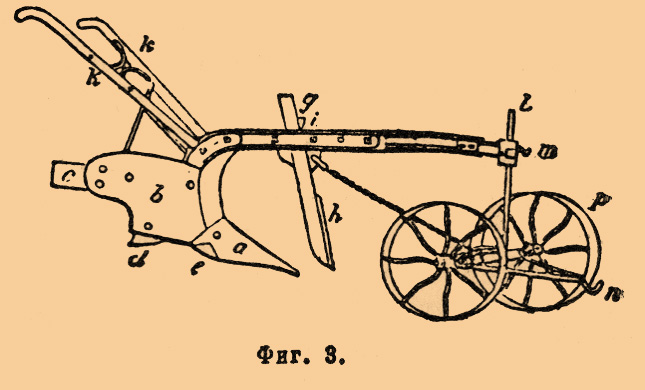

В последнее время деревянные корпуса Л. плугов, как и сельскохозяйственных, стали заменять железными. Образцом таких железных плугов может служить изображенный на фиг. 3 плуг Эрдмана, выгодно отличающийся от вышеописанных еще и винтообразным изгибом железных отвалов (b); этот плуг требует запряжки двух пар лошадей.

Фиг. 3.

Подробности об этих и других Л. плугах см. Турский, "Лесоводственные орудия и инструменты" (М., 1893).

В. Д.
