Элеватор (лат. elevator, буквально — поднимающий, от elevo — поднимаю), машина непрерывного действия, транспортирующая грузы в вертикальном или наклонном направлениях. Различают Э. ковшовые, полочные, люлечные. Ковшовые Э. предназначены для подъёма по вертикали или крутому наклону (более 60°) насыпных грузов (пылевидных, зернистых, кусковых), полочные и люлечные Э. — для вертикального подъёма штучных грузов (деталей, мешков, ящиков и т. п.) с промежуточной погрузкой-разгрузкой. Ковшовые Э. используются в металлургии, машиностроении, химическом и пищевом производствах, на обогатительных фабриках и зернохранилищах, а полочные и люлечные — на предприятиях различных отраслей промышленности, базах, в магазинах, а также на складах, в том числе в виде подвижных стеллажей для хранения и выдачи изделий.

  Ковшовый Э. (рис. 1) представляет собой замкнутое полотно с тяговым органом, огибающим приводной и натяжной барабаны (звёздочки), и прикрепленными к не му ковшами. Несущей и ограждающей частью Э. является сварной стальной кожух с загрузочным и разгрузочным патрубками. Привод имеет электродвигатель, редуктор, муфты и останов, предотвращающий обратное движение полотна. На Э. применяется винтовое или грузовое натяжное устройство. Скорость движения полотна тихоходных Э. до 1 м/сек, быстроходных до 4 м/сек. Подача ковшовых Э. 5—500 м³/ч, высота подъёма Н не превышает 60 м. Основными параметрами ковшовых Э. являются (рис. 1) ширина В_К, высота h, вылет А, полезная (до кромки передней стенки) вместимость ковша и расстояние (шаг) между ковшами a_K. Быстроходные Э. имеют расставленные глубокие и мелкие ковши, для которых a_k = (2,5—3) h, a в качестве тягового органа — конвейерную резинотканевую ленту или короткозвенную цепь. На тихоходных Э. применяются сомкнутые (a_k = h) с бортовыми направляющими остроугольные и со скруглённым днищем ковши, прикрепленные боковыми стенками к двум тяговым цепям.

  Полочный Э. (рис. 2, а) имеет 2 вертикальные пластинчатые втулочные цепи, огибающие верхние тяговые и нижние натяжные звёздочки. К цепям жестко прикреплены захваты-полки, соответствующие форме и размерам груза. Загрузка полок производится вручную или автоматически с гребенчатого стола, а разгрузка в верхней части нисходящей ветви — при опрокидывании полок. Скорость движения цепей полочного Э. 0,2—0,3 м/сек.

  Люлечный Э. (рис. 2, б) отличается от полочного способом крепления рабочего органа — люльки, которая благодаря шарнирному подвесу на всех участках трассы сохраняет горизонтальное положение днища. Загрузка люлечных Э. производится на восходящей, а разгрузка — на нисходящей ветви. Скорость движения полотна 0,2—0,3 м/сек.

  Лит. : Спиваковский А. О., Дьячков В. К., Транспортирующие машины, 2 изд., М., 1968; Машины непрерывного транспорта, под ред. В. И. Плавинского, М., 1969.

Рис. 1. Вертикальный ленточный ковшовый элеватор: 1 — тяговый орган; 2 — ковш; 3 — приводной барабан; 4 — останов; 5 — привод; 6 — разгрузочный патрубок; 7 — шпиндель натяжного устройства; 8 — загрузочный патрубок.

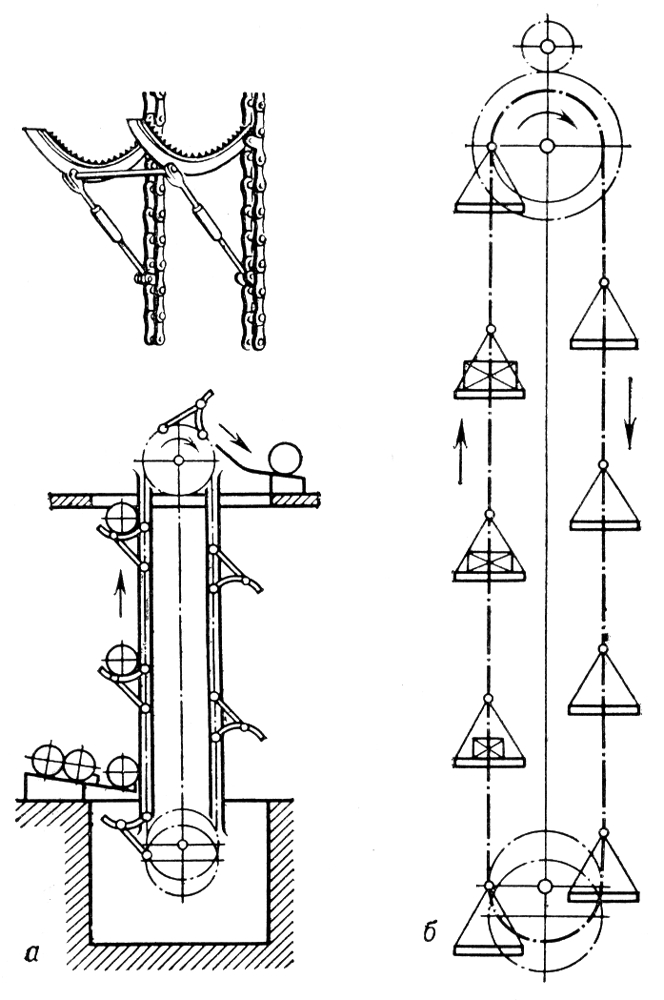

Рис. 2. Схемы вертикальных двухцепных элеваторов для штучных грузов: а — полочного; б — люлечного.
