Эвольвентное зацепление, зубчатое зацепление, в котором профили зубьев очерчены по эвольвенте окружности (см. Эволюта и эвольвента). Окружность, эвольвентой которой является профиль зуба, называется основной окружностью. На рис. показано Э. з. зубчатой передачи. Профиль зуба колеса 1 очерчен по эвольвенте Э1 основной окружности с радиусом r01, а профиль зуба колеса 2 по эвольвенте Э2 основной окружности с радиусом r02. Эвольвенты Э1 и Э2 касаются в точке К. Нормаль к эвольвенте Э1 в точке К но условию построения эвольвенты должна быть касательной к основной окружности с радиусом r01, нормаль к эвольвенте Э2 касатель ной к основной окружности с радиусом r02. Отсюда следует, что в Э. з. общая нормаль к соприкасающимся профилям зубьев всегда совпадает с общей касательной к основным окружностям. Эта касательная называется линией зацепления, т.к. по ней перемещается точка касания зубьев при движении колёс. Точка Р пересечения линии зацепления с межосевой линией O1O2 называется полюсом зацепления, а угол, который составляет линия зацепления с перпендикуляром к межосевой линии, — углом зацепления aw. Передаточное отношение i12, т. е. отношение угловых скоростей колёс 1 и 2, определяется при Э. з. по условию i12 = O2P/O1P =r02/r01. Отсюда видно, что при Э. з. изменение межосевого расстояния не влияет на значение перед аточного отношения. С изменением этого расстояния изменяется лишь угол зацепления. Э. з. — наиболее распространённый вид зубчатого зацепления.

  Н. И. Левитский.

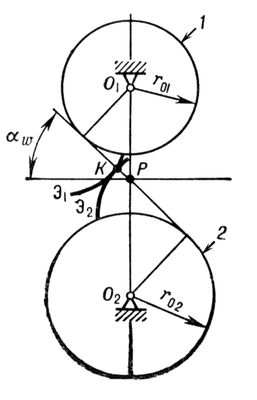

Эвольвентное зацепление: 1 и 2 — зубчатые колёса.
