Шлейфовый осциллограф, светолучевой, вибраторный осциллограф, прибор для визуального наблюдения и автоматической регистрации фотографическим методом физических процессов (например, деформации, изменений температуры, давления, скорости), периодических (с частотой повторения от долей гц до 10—15 кгц), апериодических и одиночных. На входе Ш. о. изменение физической величины, характеризующей исследуемый процесс, преобразуется соответствующими датчиками в пропорциональное изменение электрического напряжения или тока.

  Ш. о. состоит (см. рис.) из одного или нескольких магнитоэлектрических зеркальных гальванометров (шлейфов) светооптической системы, блока протяжки (на рис. не показан), носителя записи (светочувствительной бумаги или фотоплёнки) и устройства визуального наблюдения. Светооптич еская система формирует световой луч, фокусирует его и направляет на зеркало шлейфа. Отразившись от зеркала, луч попадает на светочувствительную плёнку (бумагу) и оставляет на ней след в виде кривой, отображающей изменение исследуемой физической величины во времени. Развёртка кривой во времени обеспечивается равномерным перемещением носителя записи в направлении, перпендикулярном отклонению светового луча. Скорость движения носителя записи у различных Ш. о. регулируется в пределах от 1 до 10 000 мм/сек. Для визуального наблюдения записываемой кривой служит сферический матовый экран, на который попадает часть светового луча, отражённого зеркалом шлейфа. Развёртка во времени визуально наблюдаемой кривой осуществляется с помощью равномерно вращающегося многогранного зеркального барабана. При вращении барабана луч света, отражаясь от его зеркальных граней, периодически пробегает по экрану. Регулируя частоту вращения барабана, можно добитьс я неподвижного изображения кривой.

  Для одновременной регистрации нескольких физических величин используют т. н. многоканальные Ш. о., содержащие от 4 до 60 шлейфов, обеспечивающих одновременную запись соответствующего числа кривых. Ш. о. широко применяются при научных исследованиях, лабораторных и производств. испытаниях.



  Лит.: Темников Ф. Е., Автоматические регистрирующие приборы, 3 изд., М., 1968; Электрические измерения. Средства и методы измерений, под ред. Е. Г. Шрамкова, М., 1972; Шкурин Г. П., Справочник по электро- и электронноизмерительным приборам, М., 1972.

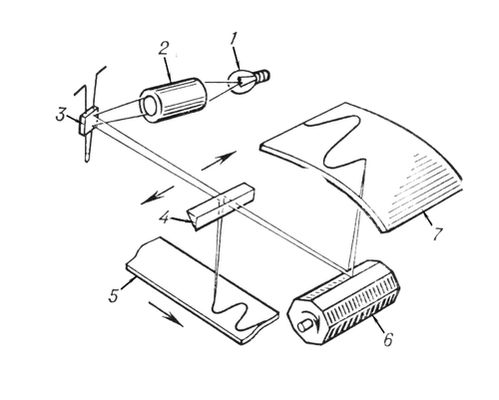

Принципиальная схема устройства шлейфового осциллографа: 1 — источник света; 2 — фокусирующий объектив; 3 — зеркало шлейфа; 4 — оптическая призма; 5 — носитель записи; 6 — зеркальный барабан; 7 — экран визуального наблюдения.
