Храповой механизм, храповик, зубчатый механизм для преобразования возвратно-вращательного движения в прерывистое вращательное движение в одном направлении. Х. м. состоит из храпового колеса 1 (рис.), собачки 2, которая прижимается к зубу колеса 1 под действием пружины или собственного веса, ведущего рычага 3 и стойки 0. При движении рычага против часовой стрелки собачка поворачивает храповое колесо на некоторый угол. При обратном движении рычага собачка проскальзывает на один или несколько зубьев, а храповое колесо удерживается от обратного вращения дополнительной собачкой 4. Х. м. применяется в велосипедах, станках и др. машинах. В грузоподъёмных машинах Х. м. предотвращает обратное вращение барабана лебёдки под действием груза.

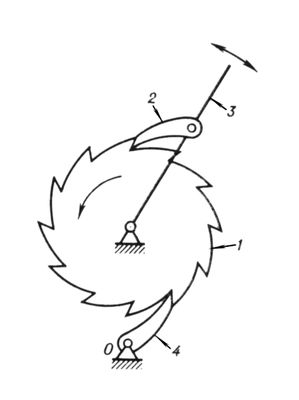

Схема храпового механизма.
