Ферритовая матрица, часть запоминающего устройства в виде прямоугольной рамки из изоляционного материала, внутри которой размещаются ферритовые сердечники, пронизанные изолированными проводами. Провода присоединены к контактным выводам, расположенным в 1 или 2 ряда по сторонам рамки. Конструктивно рамка может иногда содержать две части: для размещения элементов дешифрации адреса ячейки запоминающего устройства (транзисторов, импульсных трансформаторов, полупроводниковых диодов, резисторов и др.) и запоминающих элементов – ферритовых сердечников, число которых в одной Ф. м. может быть до нескольких десятков тысяч. Схема Ф. м. (расположение сердечников и проводов) определяется организацией выборки (поиска нужной ячейки), считывания и записи информации (см. Ферритовое запо минающее устройство). При разработке Ф. м. основное внимание уделяется уменьшению электрических помех, возникающих в проводах из-за наличия индуктивных и ёмкостных связей между ними. Для снижения уровня помех (или их компенсации) провода (обмотки) записи и считывания группируют в секции, прокладывают по специально разработанной схеме и т.д. Число проводов, пронизывающих сердечники, в зависимости от принятой организации выборки может быть 2, 3 или 4. На рис. показана матрица запоминающего устройства с плоской выборкой. Основные требования, предъявляемые к Ф. м.: минимальные реактивные сопротивления обмоток выборки, записи и считывания информации для сокращения времени прохождения сигналов по ним; максимальная надёжность контактов, паек, изоляции (особенно в местах пересечения проводов) и сердечников; взаимозаменяемость; возможность автоматической прошивки сердечников.



  Лит. см. при ст. Ферритов ое запоминающее устройство.

  А. В. Гусев.

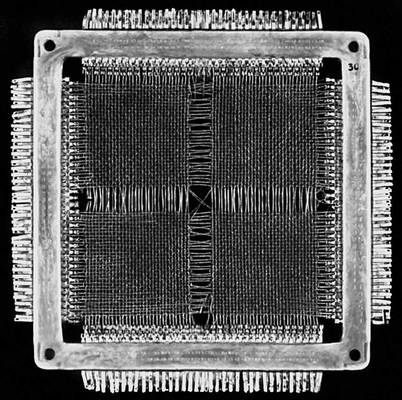

Ферритовая матрица запоминающего устройства с плоской выборкой информации:а — общий вид (матрица на 4196 сердечников); 1 —  изоляционная рамка; 2 — контактные выводы; 3 — провода (обмотки); 4 — ферритовые сердечники.


Ферритовая матрица запоминающего устройства с плоской выборкой информации: б электрическая схема матрицы.
