Уровня датчик, измерительный преобразователь уровня жидкости, сыпучего или кускового материала в механический, электрический или пневматический сигнал, удобный для последующей передачи, обработки и регистрации. У. д. классифицируют по назначению – датчики для жидкостей и для сыпучих (кусковых) веществ; по принципу измерения уровня – поплавковые (буйковые), гидростатические, электрические, ультразвуковые, термические, радиоизотопные, оптические и др. Измерение уровня, например с помощью поплавкового У. д. (рис., а), основано на непрерывном слежении поплавка за уровнем жидкости. Действие гидростатического У. д. (рис., б) основано на использовании зависимости гидростатического давления столба жидкости Р (измеряемого по манометру) от её уровня в сосуде Н: Р = Н g, где g – удельный вес жидкости. Измерение уровня с помощью ёмкостного У. д. (рис., в), конструктивно представляющего собой конденсатор (см. Ёмкостный датчик), основано на зависимости электрической ёмкости конденсатора от уровня жидкости (сыпучего вещества) в сосуде. Зная значения диэлектрической проницаемости воздуха и жидкости (или сыпучего вещества) и геометрические размеры электродов конденсатора, можно по измеренному значению ёмкости датчика определить уровень его заполнения.

  Лит. см. при ст. Измерительный преобразователь.

  А. В. Кочеров.

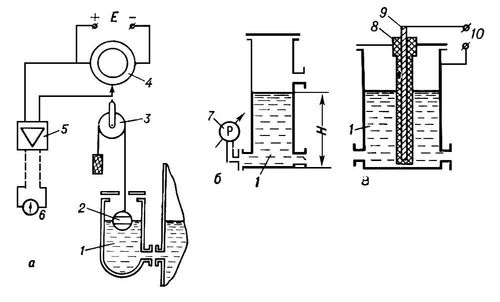

Схемы датчиков уровня: а — поплавкового, постоянного погружения; б — гидростатического; в — ёмкостного; 1 — сосуд с жидкостью (сыпучим веществом); 2 — поплавок; 3 — блок, соединённый с движком реостата 4; 5 — усилитель постоянного тока; 6 — измерительный прибор (градуируется в единицах отсчёта уровня Н); 7 — манометр; 8 — трубка из электроизоляционного материала; 9 — электрод; 1 — клеммы для подключения измерителя ёмкости конденсатора.
