Трохотрон [от трохо(ида) и (элек)трон], многоэлектродный электроннолучевой прибор с трохоидальным ленточным электронным пучком (лучом), используемый главным образом в качестве коммутатора. Электронный луч формируется под действием взаимно перпендикулярных полей: постоянного магнитного (создаваемого внешним магнитом) и изменяемого электрического (создаваемого электродами прибора). Луч проходит в основном по эквипотенциальной поверхности с потенциалом, близким к потенциалу катода (V_k). Коммутация луча осуществляется в результате управляемого перемещения эквипотенциальной поверхности (и, следовательно, электронного пучка) посредством изменения пот енциала (V_л) специальных электродов Т., называемых лопатками.

  В наиболее распространённом — линейном десятикратном Т. (см. рис.) на экран подаётся постоянный отрицательный (относительно V_k) потенциал (V_э = 50—100 в), а на анод и каждую из пластин — постоянный положительный (относительно V_k) потенциал V_a » V_п » 100 в. Если потенциалы всех лопаток близки к V_a, то электронный пучок (сила тока в нем несколько ma) входит в первую ячейку Т. (образованную краем экрана, 1-й пластиной и соседней с ней лопаткой) и, попадая на пластину, замыкает её электрическую цепь с цепью катода. Если теперь понизить потенциал 1-й лопатки примерно до V_э, пучок попадёт во 2-ю ячейку (на 2-ю пластину) и т.д. Таким образом, пучок можно направить на любую из пластин.

  Т. основных типов различаются главным образом расположением ячеек и формой электродов, образующих ячейку. Так, например, в двумерном Т. электронный пучок управляется двумя независимыми группами ячеек, в бинарном — лопатки разной длины определённым образом соединены в группы, в кольцевом — ячейки расположены по окружности, в центре которой помещен цилиндрический катод. Т. обеспечивают возможность гибкого управления токами и применяются в различных электрических цепях (преимущественно импульсных) для коммутации цепей, счёта импульсов, измерения временных интервалов, а также в качестве электронной линии задержки и т.д.

  Лит.: Ложников А. П., Харченко А. М., Импульсные устройства на трохотронах, М., 1963.

  М. В. Цехонович.

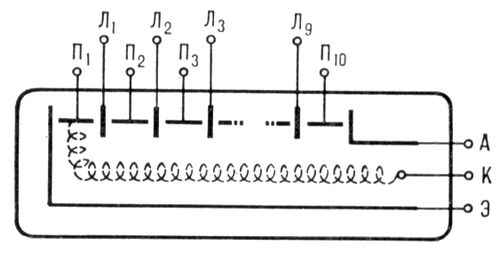

Схема линейного десятикратного трохотро на: А — анод; К — катод; Э — экран; П₁ — П₁₀ — пластины; Л₁ — Л₉ — лопатки; пунктирная кривая — трохоидальная траектория электронов (изображена для случая, когда потенциал лопаток близок к потенциалу анода); магнитное поле направлено перпендикулярно плоскости чертежа.
