Триер (от франц. trier — отбирать, сортировать), машина или рабочий орган сложных зерноочистительных машин для очистки семян основной культуры от различных примесей (например, семян др. культур, сорняков и пр.) и разделения (сортирования) по длине очищенных семян. Рабочим органом Т. является цилиндрическая или дисковая ячеистая поверхность, а рабочим элементом — ячейка. В сельском хозяйстве наибольшее распространение получили цилиндрические Т., а на мельницах и хлебоприёмных пунктах — дисковые. В СССР выпускаются цилиндрические триерные блоки ЗАВ-10.90000 (производительностью 7,5 т/ч) и БТ-5 (производительностью 5 т/ч), приводимые в действие электродвигателями мощностью соответственно 2,2 и 1,5 квт. Их используют только в составе зерноочистительной поточной линии. Схема работы триерных цилиндров показана на рис. При вращении цилиндра внутрь его поступает зерновая смесь, состоящая из коротких и длинных семян. Зёрна, длина которых меньше диаметра ячеек, укладываются в них, а длинные располагаются на поверхности цилиндра. Вращаясь, цилиндр поднимает зерновую смесь вверх. При некотором его повороте зёрна под действием собственной массы выпадают из ячеек в жёлоб, расположенный внутри цилиндра. На дне жёлоба смонтирован шнек для вывода семян из машины. Длинные зёрна под действием сил трения поднимаются на некоторую высоту, а затем ссыпаются вниз, продвигаются по поверхности цилиндра вдоль его оси и выходят с противоположной стороны. Цилиндрические Т. бывают одинарного и двойного действия. Цилиндр Т. одинарного действия имеет ячейки одного размера. Т. двойного действия имеет два цилиндра с ячейками двух размеров: для отделения сначала длинных, а затем коротких примесей или наоборот. Т., отделяющие длинные примеси, называются овсюжными, а для отделения коротких — кукольными. Ячеистая поверхность дисковых Т. имеет ячейки в виде кармашков. При вращении диски захватывают зёрна, которые по длине меньше размера ячеек, и выбрасывают их наружу. Дли нные зёрна, не поместившиеся в ячейках, лопастями, закрепленными на спицах дисков, перемещаются вдоль кожуха Т. и выводятся наружу.

  В. Е. Комаристов.

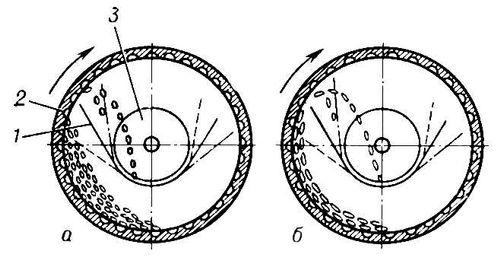

Схема работы кукольного (а) и овсюжного (б) триерных цилиндров: 1 — жёлоб; 2 — цилиндр с ячеистой поверхностью; 3 — шнек.
