Термоэлектрический прибор измерительный, прибор для измерения силы переменного тока, реже электрического напряжения, мощности. Представляет собой сочетание магнитоэлектрического измерителя с одним или несколькими термопреобразователями. Термопреобразователь состоит из термопары (или нескольких термопар) и нагревателя, по которому протекает измеряемый ток (рис.). Под действием тепла, выделяемого нагревателем, между свободными концами термопары возникает термоэдс, измеряемая магнитоэлектрическим измерителем. Для расширения пределов измерения термопреобразоватслей (по току от 1 а и выше) используют высокочастотные измерительные трансформаторы тока.

  Т. п. обеспечивают сравнительно большую точность измерений в широком диапазоне частот и независимость показаний от формы кривой тока, протекающего через нагреватель. Их основные недостатки — зависимость показаний от температуры окружающей среды, значительное собственное потребление мощности, недопустимость больших перегрузок (не более чем в 1,5 раза). Применяются преимущественно для измерения действующего значения силы переменного тока (от единиц мка до нескольких десятков а) в диапазоне частот от нескольких десятков гц до нескольких сотен Мгц с погрешностью 1—5%.



  Лит.: Червякова В. И., Термоэлектрические приборы, М.— Л., 1963; Электрические измерения, под ред. А. В. Фремке, 4 изд., Л., 1973; Шкурин Г. П., Справочник по электро- и электронно-измерительным приборам, М., 1972.

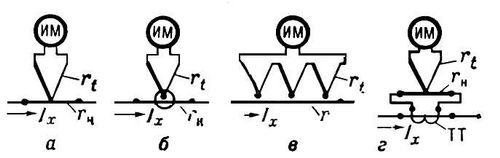

Схемы термоэлектрических приборов для измерения тока: а — контактная, с одной термопарой; б, в — бесконтактные, с одной и с несколькими включенными последовательно термопарами; г — с включением через высокочастотный трансформатор тока ТТ; Ix — измеряемый ток; rн — нагреватель; rt — термопара; ИМ — магнитоэлектрический измеритель.
