Терморезистор (от термо... и резистор), термистор, термосопротивление, полупроводниковый резистор, обладающий свойством существенно изменять своё электрическое сопротивление при изменении температуры. Т. — один из наиболее простых полупроводниковых приборов. Главные параметры Т. — диапазон рабочих температур и температурный коэффициент сопротивления (ТКС), определяемый как относительное приращение сопротивления (в %) при изменении температуры на 1 К. Различают Т. с отрицательным ТКС (ОТ), у которых электрическое сопротивление с ростом температуры убывает, и с положительным ТКС (ПТ), у которых оно возрастает (рис.). Для изготовления ОТ используют: смеси окислов переходных металлов (например, Mn, Со, Ni, Cu); Ge и Si, легированные различными примесями; карбид кремния (SiC); полупроводники типа AIII BV; синтетический а лмаз; органические полупроводники и т. д. Диапазон рабочих температур большинства ОТ лежит в пределах от 170—210 К до 370—570 К с ТКС при комнатных температурах, равным        (-2,4)—(-8,4)%/К. Существуют ОТ высокотемпературные (900—1300 К) и низкотемпературные (4,2—77 K); TKC последних составляет (-15)—(-20)%/К и более. Из ПТ наиболее важны Т., материалом для которых служат твёрдые растворы на основе титаната бария BaTiO3 (легированные лантаном, церием, висмутом и т. д.); такие ПТ часто называются позиторами. В области температур, близких к сегнетоэлектрическому фазовому переходу (см. Сегнетоэлектрики), их сопротивление при повышении температуры резко увеличивается (на несколько порядков), и в небольшом (~5 К) интервале температур их ТКС может достигать 50% /К и более. Изменением состава твёрдого раствора можно смещать область фазового перехода в температурном интервале от ~ 200 до ~500 К. ПТ изготовляют также из Si, л егированного В.

  Т. выпускаются в виде стержней, трубок, дисков, шайб и бусинок. Размеры Т. варьируют от нескольких мкм до нескольких см. На основе Т. разработаны системы и устройства дистанционного и централизованного измерения и регулирования температуры, противопожарной сигнализации и теплового контроля, температурной компенсации различных элементов электрической цепи, измерения вакуума и скорости движения жидкостей и газов, а также мощности измерители и др.



  Лит.: Шашков А. Г., Терморезисторы и их применение, М., 1967; Шефтель И. Т., Терморезисторы, М., 1973.

  И. Т. Шефтель.

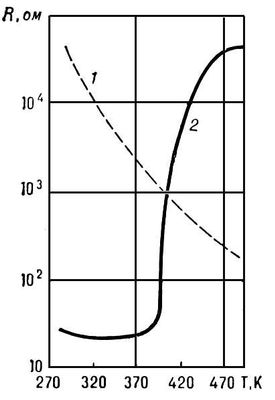

Типичные зависимости электрического сопротивления терморезисторов от температуры: с отрицательным (1) и положительным (2) температурными коэффициентами сопротивле ния.
