Термограф (от термо... и... граф), прибор для непрерывной регистрации температуры воздуха, воды и др. Чувствительным элементом Т. может служить биметаллическая пластинка, термометр жидкостной или термометр сопротивления. В метеорологии наиболее распространён Т., чувствительным элементом которого является изогнутая биметаллическая пластинка 1 (рис.), деформирующаяся при изменении температуры. Перемещение её конца передаётся стрелке 3, которая чертит кривую на разграфленной ленте. 1 мм записи по вертикали соответствует около 1 °С. По времени полного оборота барабана Т. подразделяются на суточные и недельные. Работа Т. контролируется по ртутному термометру.

  Лит.: Стернзат М. С., Метеорологические приборы и наблюдения, Л., 1968.

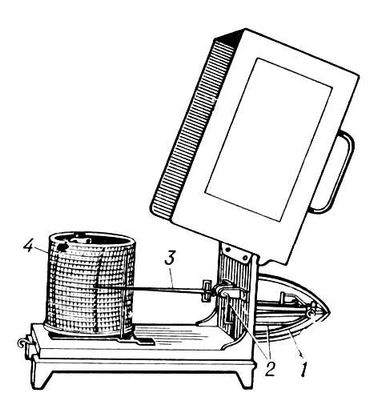

Термограф: 1 — биметаллическая пластинка; 2 — передаточные рычаги; 3 — стрелка; 4 — барабан.
