Теодолит, геодезический инструмент для определения направлений и измерения горизонтальных и вертикальных углов при геодезических работах, топографических и маркшейдерских съёмках, в строительстве и т. п. (см. Теодолитная съёмка). Основной рабочей мерой в Т. служат горизонтальный и вертикальный круги с градусными и более мелкими делениями.

  До середины 20 в. применяли Т. с металлическими кругами, отсчитываемыми с помощью верньеров или микроскопов-микрометров. В 20-х гг. появились Т. с кругами из стекла, снабженные оптическими отсчётными устройствами и получившие наименование оптических. Общий вид, принципиальная и оптическая схемы на рис. 1, 2, 3. На рис. 2 устройства при вертикальном круге, аналогичные устройствам при горизонтальном, не о бозначены. В СССР ГОСТ допускает изготовление только оптических Т., основные данные которых приведены в таблице (числа при обозначении типов — допустимая средняя квадратичная погрешность измерения горизонтального угла в секундах дуги).

  Т. часто снабжают различными принадлежностями (ориентир-буссоль, визирные марки, оптическая дальномерная насадка и др.).

  Существуют специализированные Т. — астрономические (допускают визирование в зенит, имеют окулярный микрометр), тахеометры, автоматически по отсчётам на рейке дающие превышение точек, маркшейдерские — для работ в шахтах, гироскопические — для определения направления меридиана, кодовые, автоматически записывающие результаты на перфоленту для ввода в ЭВМ, и др.

Обозначения типов Диаметр горизонтального круга, мм Д иаметр вертикального круга, мм Цена деления кругов Цена деления отсчетного устройства Увеличение зрительной трубы Предел измерения вертикальных углов Масса теодолита в футляре, кг
Т05Т1Т2Т5Т15Т30 18013590957272 1309065707272 10'10'20'1°1°10' 1''1''1''1'2'— 35x50x60x30x40x25x28x25x20x 50°65°75°65°60°55° 21+15два места13,59,56,54,03,2

  Примечание: отсчётные устройства. в Т05, Т1 и Т2 — оптический микрометр, в Т5 и Т15 — шкал овой микроскоп, в Т30 — индекс.

  Т. свойствен ряд инструментальных погрешностей, влияние которых уменьшают целесообразной конструкцией, тщательными изготовлением и выверкой, а также соответствующей методикой измерений.



  Лит.: ГОСТ 10529—70. Теодолиты. Типы. Основные параметры и технические требования; ГОСТ 20063—74. Теодолиты. Методы испытаний и проверки; Елисеев С. В., Геодезические инструменты и приборы, 3 изд., М., 1973; Деймлих Ф., Геодезическое инструментоведение, пер. с нем., М., 1970; Захаров А. И., Новые теодолиты и оптические дальномеры, М,, 1970.

  Г. Г. Гордон.

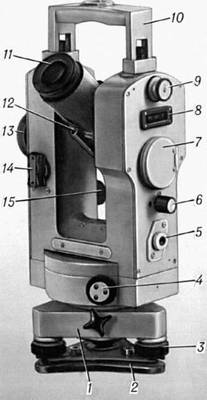

Рис. 1. Оптический теодолит Т2 (СССР): 1 — треножник; 2 — трегер; 3 — подъёмный винт; 4 — рукоятка перестановки горизонтального круга; 5 — оптический центрир; 6 — рукоятка установки уровня при алидаде вертикального круга; 7 — осветительное зеркало; 8 — окно освещения уровня; 9 — наблюдательная система уровня; 10 — ручка; 11 — зрительная труба; 12 — визир; 13 — рукоятка оптического микрометра; 14 — переключатель отсчётов по кругам; 15 — закрепительно-наводящее устройство трубы.

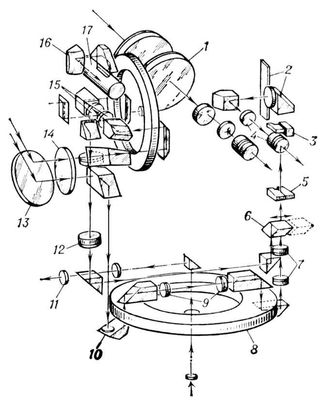

Рис. 3. Оптическая схема теодолита Т2: 1 — оптические детали зрительной трубы; 2 — шкала и разделительный блок оптического микрометра; 3 — подвижные клинья оптического микрометра; 4 — окуляр и объектив отсчётного микроскопа; 5 — неподвижные клинья оптического микрометра; 6 — призма переключения отсчётов по кругам; 7 — объектив горизонтального круга; 8 — горизонтальный круг; 9 — объектив совмещения изображений штрихов горизонтального круга; 10 — коллектив осветительной системы; 11 — детали оптического центрира; 12 — объектив вертикального круга; 13 — осветительное зеркало; 14 — защитное стекло; 15 — объектив совмещения изображений штри хов вертикального круга; 16 — призма-лупа отсчётной системы уровня 17; 17 — уровень при алидаде вертикального круга.

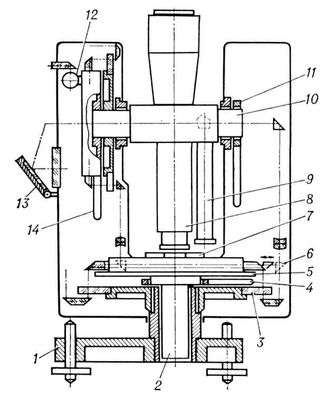

Рис. 2. Принципиальная схема оптического теодолита: 1 — треножник; 2 — вертикальная осевая система; 3 — горизонтальный круг; 4 — закрепительно-наводящее устройство алидады; 5 — алидада горизонтального круга с отсчётным устройством; 6 — переключатель отсчётов по горизонтальному и вертикальному кругам; 7 — уровень при алидаде 5; 8 — визирная зрительная труба; 9 — отсчётный микроскоп; 10 — горизонтальная осевая система; 11 — закрепительно-наводящее устройство трубы 8; 12 — уровень при алидаде вертикального круга; 13 — осветительное зеркало; 14 — установочное устройство уровня 12.
