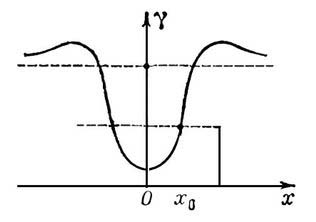

Теней эффект, возникновение характерных минимумов интенсивности (теней) в угловом распределении частиц, вылетающих из узлов решётки монокристалла. Т. э. наблюдается для положительно заряженных тяжёлых частиц (протонов, дейтронов, более тяжёлых ионов). Тени образуются в направлениях кристаллографических осей и плоскостей. Появление тени в направлении кристаллографической оси (осевая тень) обусловлено отклонением частиц, первоначально вылетевших в направлении этой оси, внутриатомным электрическим полем ближайших к излучающему узлу атомов, расположенных в той же цепочке (рис. 1). Распределение относительной интенсивности частиц у в области тени изображено на рис. 2. Угловые размеры тени определяются соотношением: , где 2x0 — полуширина тени, eZ1 и < i>Е — заряд и энергия движущейся частицы, eZ2 — заряд ядра атома кристалла, l — расстояние между соседними атомами цепочки. Интенсивность g потока частиц в центре тени для совершенного кристалла (без дефектов) примерно в 100 раз меньше, чем на периферии. Т. э. был обнаружен в 1964 независимо А. Ф. Тулиновым (СССР) и Б. Домеем и К. Бьёрквистом (Швеция), причём частицы, в пучке которых наблюдались тени, в этих работах имели различное происхождение. В экспериментах Тулинова это были продукты ядерных реакций на ядрах кристаллической мишени под действием ускоренных частиц. Домей и Бьёрквист вводили a-радиоактивные ядра в узлы кристаллической решётки (методом ионной имплантации) и наблюдали тени в угловом распределении вылетающих из кристалла a-частиц. Первый метод оказался более универсальным, и практически все последующие эксперименты проводились по его схем е. В частности, с помощью этого метода удалось наблюдать плоскостные тени, то есть области пониженной интенсивности частиц в направлении кристаллографических плоскостей, имеющие форму прямых линий. При регистрации плоскостных теней в качестве детектора часто используют ядерные фотографические эмульсии, так как с их помощью можно регистрировать теневую картину в большом телесном угле. На эмульсии возникает сложная теневая картина кристалла, называемая ионограммой (рис. 3). Расположение пятен и линий на ионограмме зависит от структуры кристалла и геометрических условий опыта. Распределение интенсивности в пределах одной тени (осевой или плоскостной) определяется многими факторами (состав и структура кристалла, сорт и энергия движущихся частиц, температура кристалла, количество дефектов в кристалле). Пятна и линии на ионограмме по своей природе принципиально отличны от пятен и линий, получаемых при изучении кристалла дифракцион ными методами (см. Рентгеновский структурный анализ, Электронография, Нейтронография). Из-за малой величины длины волны де Бройля для тяжёлых частиц дифракционные явления на образование теней практически не влияют. Т. э. используется в ядерной физике и физике твёрдого тела. На базе Т. э. разработан метод измерения времени протекания ядерных реакций в диапазоне значений 10-6—10-18 сек. Информация о величине t извлекается из формы теней в угловых распределениях заряженных продуктов ядерных реакций, поскольку эта форма определяется смещением составного ядра за время его жизни из узла решётки. В физике твёрдого тела Т. э. используется для исследования структуры кристалла, распределения примесных атомов и дефектов. Особенно эффективными методы, основанные на Т. э., оказываются при изучении тонких монокристаллических слоев вещества (10—1000 ). Т. э. относится к группе ориентационных явлений, возникающих при взаимодействии частиц с кристаллами. Другое ориентационное явление — каналирование заряженных частиц.
Лит.: Тулинов А. Ф., Влияние кристаллической решетки на некоторые атомные и ядерные процессы, «Успехи физических наук», 1965, т. 87, в. 4, с. 585; Широков Ю. М., Юдин Н. П., Ядерная физика, М., 1972; Медиков Ю. В., Тулинов А. Ф., Ядерные столкновения и кристаллы, «Природа», 1974, № 10; Карамян С. А., Меликов Ю. В., Тулинов А. Ф., Об использовании эффекта теней для измерения времени протекания ядерных реакций, «Физика элементарных частиц и атомного ядра», 1973, т. 4, в. 2. А. Ф. Тулинов. Рис. 1. Происхождение эффекта теней. Рис. 3. Ионограмма кристалла. Рис. 2. Угловое распределение интенсивности потока вылетающих из кристалла частиц при эффекте теней. |
