Суперортикон (от супер... и ортикон), передающая телевизионная трубка с накоплением заряда, переносом изображения с фотокатода на двустороннюю мишень, коммутацией (считыванием изображения с мишени) медленными электронами и усилением сигнала вторичным электронным умножителем (ВЭУ); одна из наиболее распространённых передающих трубок в современном (середина 70-х гг.) телевидении. С. впервые описан американскими учёными А. Розе, П. Веймером и Х. Лоу в 1946. Основной узел С. — двусторонняя мишень, функциональными элементами которой являются полупроводящая плёнка и мелкоструктурная металлическая сетка; такая конструкция мишени была предложена в 1939 советским учёным Г. В. Брауде.

  При проекции оптического изображения объ екта на фотокатод (рис.) последний под действием квантов света испускает фотоэлектроны, которые направляются ускоряющим полем на плёнку мишени и, выбивая с поверхности плёнки вторичные электроны, образуют на ней положительный потенциальный рельеф, повторяющий распределение освещённости на фотокатоде. С противоположной стороны плёнку поэлементно «обегает» считывающий электронный луч, формируемый электронным прожектором. Часть электронов луча (тем большая, чем больше заряд данного элемента плёнки) оседает на мишени, остальные возвращаются, образуя обратный луч, промодулированный потенциальным рельефом, достигают анода прожектора и выбивают с него вторичные электроны, которые далее попадают в ВЭУ. На коллекторе ВЭУ модулированный ток в 103—104 раз (в зависимости от числа каскадов усиления) больше тока обратного луча. Выходной сигнал С. (видеосигнал) снимают с нагрузочного резистора, подключаемого к выводу коллектор а ВЭУ. Величина сигнала определяется структурой «электронного изображения» на мишени, а значит, и освещённостью отдельных участков фотокатода (яркостью деталей объекта).

  С. — наиболее чувствительная из применяемых телевизионных трубок, работающая стабильно в широком диапазоне освещённостей. Некоторые С. (предназначенные для высококачественных передач из телестудий) обеспечивают отношение сигнал/шум до 100 и выше при освещённости фотокатода 0,1—1,0 лк. Другие, наиболее высокочувствительные С. работоспособны почти в полной темноте (при освещённости фотокатода 10–710–8 лк).



  Лит. см. при ст. Передающая телевизионная трубка.

  Н. Д. Галинский.

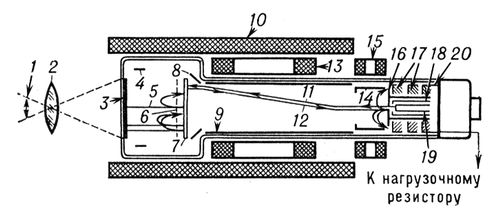

Схема устройства суперортикона: 1 — телевизионный объект; 2 — объектив ; 3 — фотокатод; 4 — ускоряющий электрод; 5 — поток фотоэлектронов; 6 — сетка мишени; 7 — плёнка мишени; 8 — электрод, создающий тормозящее поле; 9 — фокусирующий электрод; 10 — фокусирующая катушка; 11 — считывающий электронный луч; 12 — обратный луч; 13 — отклоняющая катушка; 14 — цилиндр вторичного электронного умножителя (ВЭУ); 15 — корректирующая катушка; 16 — анод электронного прожектора (первый динод ВЭУ); 17 — диноды ВЭУ; 18 — управляющий электрод прожектора; 19 — термокатод прожектора; 20 — коллектор ВЭУ. Стрелками показаны траектории электронов.
