Строгание, процесс обработки материалов резанием со снятием стружки, осуществляемый при относительном возвратно-поступательном движении инструмента (строгального резца, ножа и т.п.) или изделия. При С. стружка, как правило, снимается при рабочем ходе. В металлообработке скоростью резания при С. называется скорость Vp (в м/мин) прямолинейного движения резца (на поперечно-строгальном станке, рис. 1) или обрабатываемого изделия (на продольно-строгальном станке) при рабочем ходе. Подача х (в мм/дв. ход) — поперечное перемещение изделия за один двойной ход резца (на поперечно-строгальном станке) или резца за один двойной ход обрабатываемого изделия (на продольно-строгальном станке). Глубина резания t (в мм) — расстояние между обрабатываемой и обработанной поверхностями. Основное технологическое время при С.: где В — относительное перемещение резца или обрабатываемого изделия в направлении подачи в мм; n — число двойных ходов резца или изделия в мин; i — число проходов резца. Для более полного использования мощности станка применяется многорезцовое С. (рис. 2). Высокопроизводительное чистовое С. осуществляется широкими строгальными резцами со вспомогательной режущей кромкой под углом j1 = 0°, длиной (1,2—1,8) s, оснащенными пластинками из твёрдых сплавов: С. ведётся при больших подачах — до 20 мм/дв. ход и более. Рациональный режим резания при С. определяют по той же методике, что и при точении, с учётом соответствующих поправочных коэффициентов (см. Обработка металлов резанием, Резец). Основные недостатки С.: удар инструмента (резца) в начале каждого рабочего хода и наличие холо стого хода, что снижает стойкость инструмента и производительность обработки. В деревообработке под С. понимают операции снятия стружки ручными деревообрабатывающими инструментами (рубанками и т.п.), а также обработку древесины при получении строганого шпона.
Лит.: Обработка металлов резанием, 2 изд., М., 1962; Резание конструкционных материалов, режущие инструменты и станки, под ред, П. Г. Петрухи, М., 1974; Аршинов В. А., Алексеев Г. А., Резание металлов и режущий инструмент, 2 изд., М., 1967. Д. Л. Юдин.

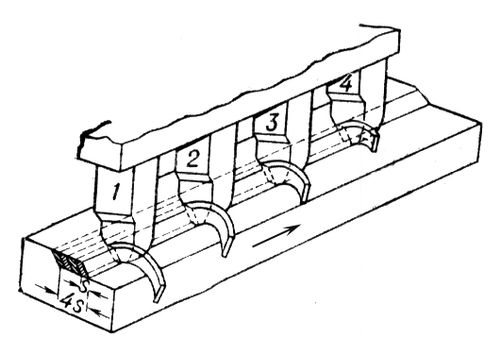

 Рис. 2. Схема многорезцового строгания: 1, 2, 3 и 4 — резцы; s — подача.  <

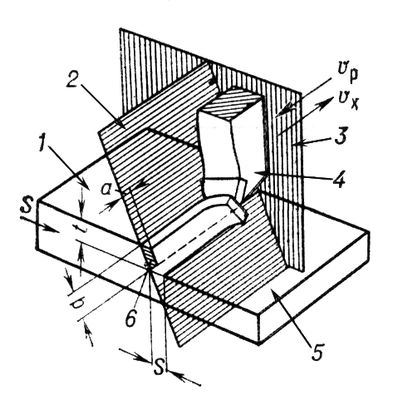

p>Рис. 1. Схема процесса строгания на поперечно-строгальном станке: 1 — обрабатываемая поверхность; 2 — плоскость резания; 3 — основная плоскость; 4 — опорная поверхность резца; 5 — обработанная поверхность; 6 — поверхность резания; а и b — толщина и ширина срезаемого слоя.
|
мин,
