Автотрансформатор, электрический трансформатор, все обмотки которого гальванически соединены друг с другом (рис.). При малых коэффициентах трансформации А. легче и дешевле многообмоточного трансформатора. Отношение объёма V_A меди А. к объёму меди многообмоточного трансформатора V_M той же мощности, с тем же коэффициентом трансформации n равно: V_A/V_M = (n — 1)n. Недостаток А. — невозможность гальванического обособления цепей. А. служат преобразователями электрического напряжения в пусковых устройствах мощных электродвигателей переменного тока, в схемах релейной защиты для плавного регулирования напряжения и др. Регулируемые А. позволяют благодаря механическому перемещению точки отвода вторичного напряжения сохранить его постоянным при изменениях первичного напряжения.

  Лит. см. при ст атье Трансформатор.

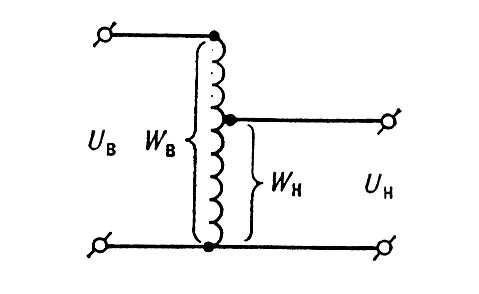

Электрическая схема автотрансформатора: Uв — высшее напряжение; Wв — обмотка высшего напряжения; Uн — низшее напряжение; Wн — обмотка низшего напряжения.
