Рейка нивелирная, измерительное устройство, используемое при нивелировании; представляет собой деревянный брус прямоугольного или двутаврового сечения длиной 3—4 м с нанесённой на лицевой поверхности шкалой. Различают шашечные и штриховые Р.

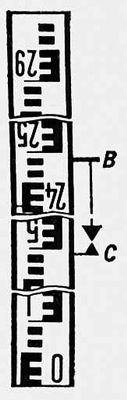

  На лицевой или на обеих сторонах шашечной Р. нанесены раскрашенные в чёрный и белый или красный и белый цвета шашки, имеющие ширину в 1 см и подписанные через дециметр, причём нули шкал на лицевой и обратной сторонах смещены относительно друг друга на известную величину (рис. 1 ).

  Для высокоточного нивелирования применяют штриховые Р. Такая Р. на лицевой стороне имеет паз, в котором натянута силой около 200 кн (20 кгс) инварная (см. Инвар) полоса с двумя рядами штрихов толщиной 1 мм и расстоянием между их осями 5 мм, причём штрихи подписаны через полдециметра (рис. 2).


Рис. 2. к ст. Рейка.


Рис. 1. BC — отвес.
