Радиоинтерферометр, инструмент для радиоастрономических наблюдений, который состоит из двух антенн, разнесённых на расстояния D (база) и связанных между собой кабельной, волноводной или ретрансляционной линией связи. Сигналы, принимаемые антеннами от источника радиоизлучения, подаются по линии связи на вход общего приёмною устройства (рис. 1, детектор), где они анализируются и регистрируются. В зависимости от угла между направлением на источник и нормалью к базе изменяются разность фаз сигналов, приходящих к точке сложения, мощность принимаемого сигнала U, и в результате в пространстве чередуются зоны наличия и отсутствия приёма; т. о., Р. имеет многолепестковую диаграмму направленности. Угловой период лепестков равен q₀ = l/D, огибающая определяется конечным размером антенн d, из которых составлен Р., ширина огибающей примерн о равна lld (рис. 2). Многолепестковая структура диаграммы направленности определяет применение Р. главным образом для вычисления угловых размеров источников ДО по глубине модуляции лепестков:

или координат источника по фазе лепестков; ½Г½ = 1 в случае точечного источника (Dq << q₀), ½Г½ < 1 и зависит от Dq в случае протяжённого. Если использовать метод пространственных спектров, широко применяемый в радиоастрономии при исследовании распределения радиояркости источников излуч ения, то оказывается, что двухантенный интерферометр измеряет амплитуду Г одной пространственной частоты f_пр = D/l в пространственном спектре источника, т. е. является аналогом узкополосного фильтра (l — длина волны излучения). Путём последовательных измерений при разных значениях D можно получить весь пространственный спектр источника до частоты D_max/l и определить таким путём распределение яркости по источнику радиоизлучения. Такие Р. с переменной базой находят широкое применение в радиоастрономии для синтеза изображения источника в т. н. антеннах апертурного синтеза (см. Радиотелескоп).

  Связь между антеннами Р. не обязательно должна быть непосредственной: принятые сигналы могут быть записаны на двух или нескольких антеннах независимо (но в одно и то же время), например с помощью магнитофонов. Затем записи свозятся в один пункт и совместно обрабатываются с помощью ЭВМ. Такая система позволяет разнести антенны Р. на очень большие расстояния, вплоть до межконтинентальных. При этом может быть достигнута разрешающая способность при измерении размеров и координат источников до 10^-4 секунды дуги, что значительно превышает возможность др. методов. Благодаря этому Р. со сверхдлинными базами находят всё более обширные применения как в астрономии, так и при решении многих прикладных задач геодезии, геофизики и т.п.

  Лит.: Краус Д. Д., Радиоастрономия, пер. с англ., М., 1973; Есепкина Н. А., Корольков Д. В., Парийский Ю. Н., Радиотелескопы и радиометры, М., 1973.

  Д. В. Корольков

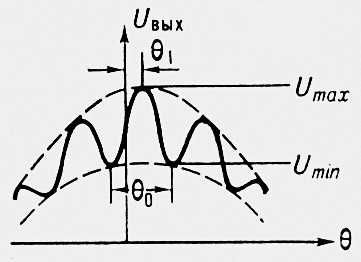

Рис. 2. Напряжение на выходе радиоинтерф ерометра при наблюдении протяженного источника (< 1); ₀ = l/D — период лепестков, ₁ — фаза интерференционной картины. Пунктиром обозначены диаграммы направленности отдельных антенн.

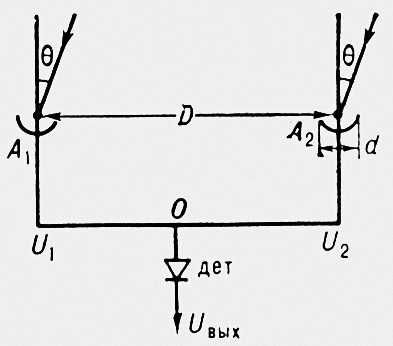

Рис. 1. А₁, А₂ — антенны радиоинтерферометра; D — база; О — точка сложения принимаемых сигналов (U₁ и U₂);  — угол прихода волны; дет — приёмное устройство с квадратичным детектором; U_вых — напряжение на выходе радиоинтерферометра.
