Радиовещательный приёмник, радиоприёмник, предназначенный для приёма программ звукового вещания и их акустического воспроизведения. В СССР выпускаются Р. п. (см., например, рис. 1, 2), позволяющие принимать передаваемые радиовещательными станциями амплитудно-модулированные (АМ) сигналы (см. Модуляция колебаний) в диапазонах длинных волн (ДВ) — 150—405 кгц (2000—740,7 м), средних волн (СВ) — 525—1605 кгц (571,4—186,9 м) и коротких волн (КВ) — 3,95—12,1 Мгц (75,9—24,8 м), а также частотно-модулированные (ЧМ) сигналы в диапазоне УКВ — 66,0—74,0 Мгц (4,55—4,06 м). Границы условных диапазонов волн в радиовещании различны в разных странах и не совпадают с границами, принятыми в радиосвязи, радиофизике и т.д. (см. Радиоволны.). В зависимости от основных характеристик, состава диапазонов, а также эксплуатационных удобств в СССР Р. п. делятся на несколько классов. Различают 3 основных вида Р. п. — стационарные (в т. ч. стереофонические для приёма на УКВ), переносные и автомобильные. Конструктивно Р. п. нередко объединяют с электропроигрывателем (радиола), магнитофоном (магнитола) или с тем и другим (магниторадиола).

  Подавляющее большинство современных (середины 70-х гг. 20 в.) Р. п. — супергетеродинные радиоприёмники, в которых для усиления сигналов, преобразования их по частоте и детектирования используются полупроводниковые при боры (в т. ч. интегральные микросхемы), реже электронные лампы (см. Приёмно-усилительные лампы). Основное усиление полезного сигнала (в ~ 10⁴ раз) в Р. п. осуществляется т. н. усилителем промежуточной частоты. Усиление напряжения и затем мощности детектированных колебаний выполняется каскадами усилителя низкой (звуковой) частоты, в котором предусматривается регулировка громкости звука и его тембра. Колебания повышенной мощности подаются на акустическую систему, состоящую из одного или нескольких громкоговорителей.

  Настройка Р. п. на какую-либо радиовещательную станцию заключается прежде всего в выборе (при помощи переключателя соответствующих цепей Р. п.) диапазона частот, в котором находится несущая частота станции. Далее ручкой настройки устанавливают указатель (стрелку) на деление ш калы, соответствующее несущей частоте (или длине волны) станции; при этом вращается ротор блока конденсаторов переменной ёмкости или перемещаются сердечники катушек индуктивности (в автомобильных Р. п.) и в результате изменяется собственная резонансная частота колебательных контуров (входного и гетеродинного). В современных Р. п. вместо механической настройки получает распространение электронная (при помощи варикапов).

  Лит.: Калихман С. Г., Левин Я. М., Основы теории и расчёта радиовещательных приёмников на полупроводниковых приборах, М., 1969; Белов И. Ф., Дрызго Е. В., Справочник по транзисторным радиоприёмникам, 2 изд., М., 1973.

  Л. А. Штейерт.

Рис. 2. Переносный радиовещательный приёмн ик 4-го класса «Селга-404», работающий в диапазонах ДВ и СВ.

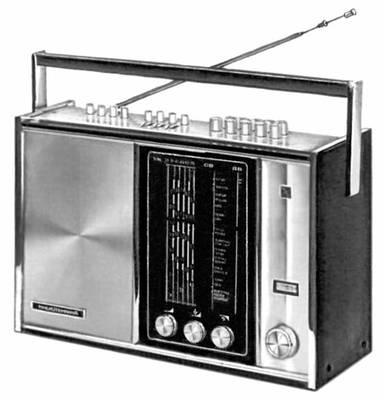

Рис. 1. Переносный радиовещательный приёмник 1-го класса «Рига-104», осуществляющий приём в диапазонах ДВ, СВ, КВ, УКВ.
